直流转换器3V到9V的电路介绍

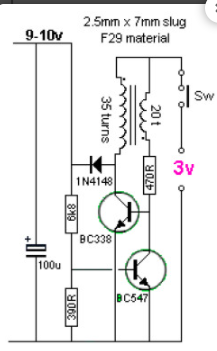

这是3V到9V直流转换器的电路图，它能够在空载时提供约10.4v的输出电压和9.6v@30mA的输出电压。通过使用此电路，您将能够从3V直流输入更换9v电池。

优点是电压在电池寿命期间保持在9v以上，而普通的9v电池会很快降至7v。

输出电压由6k8和390R电阻器设置为9-10v。470R为电路提供约20mA的空闲电流，尖峰约为75mV。

通过增加470R，在电流为30mA时，静态电流减小，但电压下降更多。
