直流稳定电源的反馈控制电路解析

稳定性控制操作(反馈控制)

两种稳定性控制操作

可变型直流稳定化电源带有恒电压、恒电流2种反馈控制电路。

举个简单的例子，我们可以把恒电压与恒电流的动作想象成是自动驾驶的速度设定。把自动驾驶的速度设定为100km/h。

实际测量时，为达到所设定的速度而进行的反馈控制被称为反馈控制系统。在上坡时所产生的速度低下，下坡时所产生的过速度，实时监视现有的速度使速度保持在所设定的100km/h所进行的控制。

稳定性控制操作可用于针对输出稳定的电压或稳定的电流使用。无需进行双方向切换，可自动进行。可对类似电池等的被测物进行恒电压和恒电流的充电。

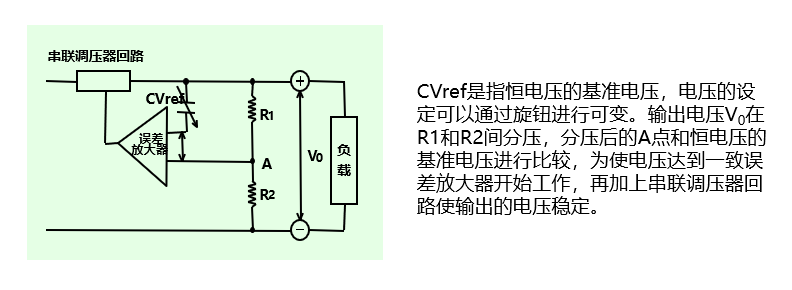

恒电压(CV)控制方式

恒电压控制方式 CV(Constant Voltage)：就算负载电流产生变化，也要保持一定的电压输出模式。

比如为了使输出达到V?，可以对CVref进行设定。这时误差放大器会把信号传输给串联调压器回路。

其次，串联调压器回路会根据所得到的信号进行输出调整。误差放大器会在输出阻抗R1与R2的接点A处检测其输出，是基准电压与A点的电压相同。

如果输出由于某种原因异常变大，误差放大器会使串联调节器回路返回V?。该回路也可通过调整CVref，从而改变输出。

输出电压的计算公式：

V?＝[(R1＋R2)/R2]×CVref

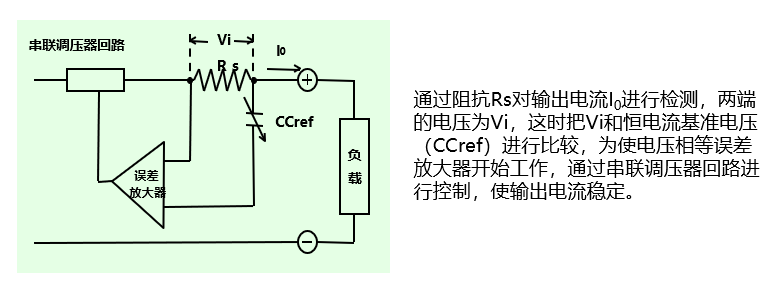

恒电流(CC)控制方式

恒电流控制方式 CC(Constant Current)：就算负载发生变化，输出电流也会保持一致的模式。

该回路也可以通过调整CCref来改变输出电流。

输出电流的计算公式：

I?＝CCref/RS

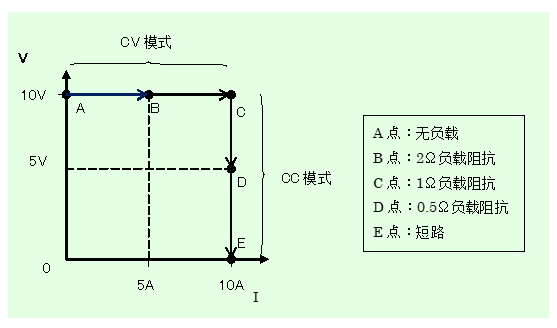

恒电压·恒电流的操作范围

通过电压调节旋钮把电压CV设定为10V，电流CC设定为10A。这时，CV与CC的工作领域的关系如下图。

在无负载的时候A点输出为10V。与负载连接，在负载值逐渐变小时，电流值会逐渐增加，动作点也会按照A→B→C的轨迹进行移动。进而，如果通过电流设定值(10A)限制成为恒电流区域(CC)，朝向D点。最终会变为短路，到达E点。
