小型稳压电源的设计与制作介绍

返回列表来源:壹芯微 发布日期 2022-11-21 浏览:-

1.电路工作原理

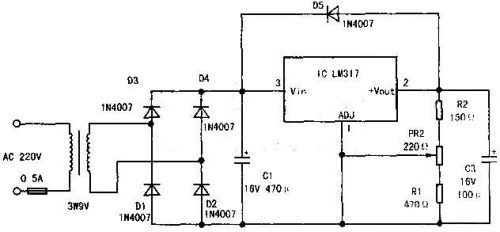

用三端可调正压集成稳压器LM317构成的稳压电源电路如下图所示。图中220V的交流电经保险管送到变压器的初级线圈,并从次级线圈感应出经约9V的交流电压送到由四个二极管组成的桥式整流器。经过Cl滤波后的比较稳定的直流电送到三端稳压集成电路LM317的Vin端(3脚)。LM317由Vin端给它提供工作电压以后,它便可以保持其+Vout端(2脚)比其ADJ端(1脚)的电压高1.25V。因此,我们只需要用极小的电流来调整ADJ端的电压,便可在+Vout端得到比较大的电流输出,并且电压比ADJ端高出恒定的1.25V。还可以通过调整PR1来改变输出电压一反正LM317会保证接入ADJ端和+Vout端的那部分电阻上的电压为1.25V,所以可以想到:当PR1向上滑动时,输出电压将会升高。

图中D5的作用是当有意外情况使得LM317的3脚电压比2脚电压还低的时候防止从C3上电压过高损坏LM317。

2.元器件选择

IC选用LM317或与其功能相同的其它型号。变压器可以选择一般常见的9N12V的小型变压器,二极管选1N4001-1N4007均可。Cl选择耐压大于16V、容量470~2200μF的电解电容均可。C2选用普通的瓷片电容即可。C3的选择类似于Cl。电阻选用1/8W的小型电阻。

3.制作印制电路板

利用ProtELDXP2004SP2软件绘制原理图,从原理图生成印制电路板图,用热转印法制作印制电路板。使用单面敷铜板,尺寸为:100×50mm,参考图如下图所示。

4.安装与调试

装配时要注意的是二极管、电解电容器的极性。

LM317因工作电流较小,可以不加散热片。装好后再检查一遍,无误后接通电源。这时用万用表测量Cl两端,应有11V左右的电压,再测C3两端,应有2—7V的电压。再调节PR1,C3两端的电压应该能够改变,调到你所需要的电压即可。输出端可以接一根十字插头线,以便与随身听等用电器相连。

5.扩展应用LM317的输出电压可以从1.25V连续调节到37V。

其输出电压可以由下式算出:

输出电压=1.25×(1+ADJ端到地的电阻/ADJ端到+Vout端的电阻)。

如果需要其它的电压值,即可自选改变有关电阻的阻值来得到。值得注意的是,LM317T有一个最小负载电流的问题,即只有负载电流超过某一值时,它才能起到稳压的作用。这个电流随器件的生产厂家不同在3~8mA不等,这个可以通过在负载端接一个合适的电阻来解决。
