线性稳压电源的串联稳压电路图文介绍

线性稳压电源

在功率开关晶体管问世以前，串联调整稳压器一直是最简单的、最常用的稳压技术。基本的串联稳压电路如下图所示：

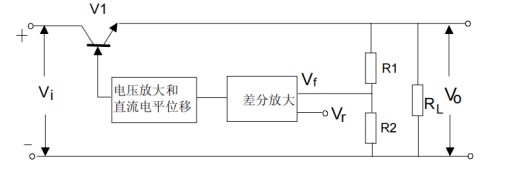

串联稳压电路示意图

图中，V1是调整管，Vi是输入电压，Vo是输出电压。R1、R2形成采样电阻，采样电压Vf同参考电压Vr进行比较，放大产生的电压经过直流电平位移后，作为调整管的基极输入，这样构成一个负反馈回路，负载RL变化时，通过反馈回路调整以使Vo保持稳定。

这样的集成稳压器有固定输出的W78XX系列，其中XX的值即输出电压值，如7805，输出电压为5V。还有一些是输出可以调节的LM117、317，这也是我们经常使用的。

线性稳压电源的功耗同输入、输出电压之间的差有关系，压差越大，功耗越大。决定输入、输出电压之间的差与输出级的调整管的饱和压降有关系。

在低饱和方式中，输出级采用PNP功率晶体管，此外还有用CMOS管作为输出级的大功率电路，而BiCMOS则结合了低压降大电流的优点，这对于提高稳压电源的效率起到了很好的作用。如下图所示是几种不同方式的输出级电路，其饱和压降是不同的：

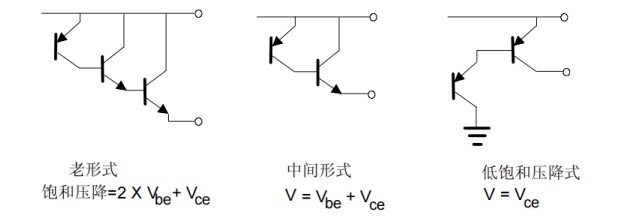

三种输出方式下的饱和压降
