肖特基二极管正负极判断的方法介绍

一般普通的插针二极管可以通过管脚的长短或看草帽里面片的面积来判断正负极，普通的贴片式二极管可以根据上面有横杠的一端是负极来判断，发光二极管的负极一般也是有个标志的。今天做板子，买到肖特基整流二极管IN5822发现正负极的标注并不是像其他的普通二极管，为了保险起见，可以利用万用表来测正负极，这里介绍用数字万用表测试方法：用数字式万用表去测二极管时，用万用表量电阻档（一般用X100或X1K）的红黑两表笔分别接二极管两极，会出现一次阻值很小，而反过来阻值很大近似不通。在阻值很小的情况下，红表笔接的是正极。

肖特基二极管正负极电极在安装时如何判断正负极？很多人在安装时都有这种疑问，其实看似复杂的东西，但是却是很容易的。

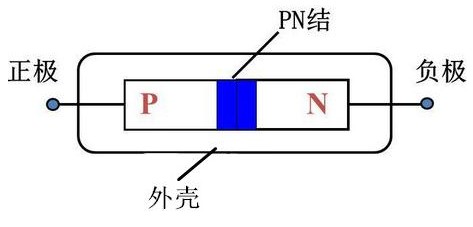

第一，查看符号标志。在肖特基二极管的表面上一般都会标示二极管的符号，正极用三角形箭头符号表示，另一端是负极。

第二，查看元件色点。在点接触肖特基二极管的外壳上，一般有极性色点（白色或红色）。普通标有色点的一端即为正极。还有的二极管上标有色环，带色环的一端则为负极。

以阻值比较小的一次丈量为准，黑表笔所连接的一端为正极，红表笔所连接的一端为负极。
