肖特基二极管的伏安特性-肖特基二极管怎么判断正负极

返回列表来源:壹芯微 发布日期 2020-05-18 浏览:-

肖特基二极管的伏安特性-肖特基二极管怎么判断正负极

肖特基二极管与普通二极管有很大的差别,如今肖特基二极管越来越受到用户的青睐,那么你知道肖特基二极管伏安特性是什么吗?为何受到那么多人的追捧?了解了肖特基二极管伏安特性之后我们再来了解一下肖特基二极管怎么判断正负极吧,让你秒分肖特基二极管正负极,提高工作效率。

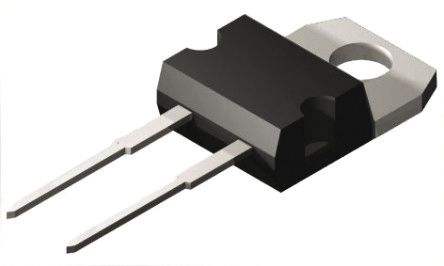

肖特基二极管

肖特基二极管伏安特性是什么

1、正向特性

肖特基二极管两端加正向电压时,就产生正向电流,当正向电压较小时,正向电流极小(几乎为零),这一部分称为死区,相应的A(A′)点的电压称为死区电压或门槛电压(也称阈值电压),硅管约为0.5V,锗管约为0.1V,如图中OA(OA′)段。

当正向电压超过门槛电压时,正向电流就会急剧地增大,肖特基二极管呈现很小电阻而处于导通状态。这时硅管的正向导通压降约为0.6~0.7V,锗管约为0.2~0.3V,如图中AB(A′B′)段。

肖特基二极管正向导通时,要特别注意它的正向电流不能超过值,否则将烧坏PN结。

2、反向特性

肖特基二极管两端加上反向电压时,在开始很大范围内,肖特基二极管相当于非常大的电阻,反向电流很小,且不随反向电压而变化。此时的电流称之为反向饱和电流IR,见图中OC(OC′)段。

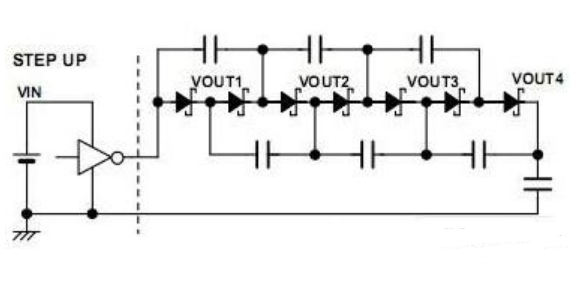

肖特基二极管

3、反向击穿特性

肖特基二极管反向电压加到一定数值时,反向电流急剧增大,这种现象称为反向击穿。此时对应的电压称为反向击穿电压,用UBR表示,如图1.11中CD(C′D′)段。

4、温度对特性的影响

由于肖特基二极管的核心是一个PN结,它的导电性能与温度有关,温度升高时肖特基二极管正向特性曲线向左移动,正向压降减小;反向特性曲线向下移动,反向电流增大。

肖特基二极管正负极怎么区分

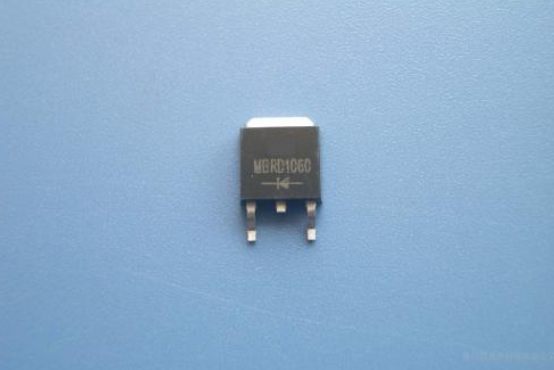

第一:查看符号标志。在肖特基二极管的表面上一般都会标示二极管的符号,正极用三角形箭头符号表示,另一端是负极。

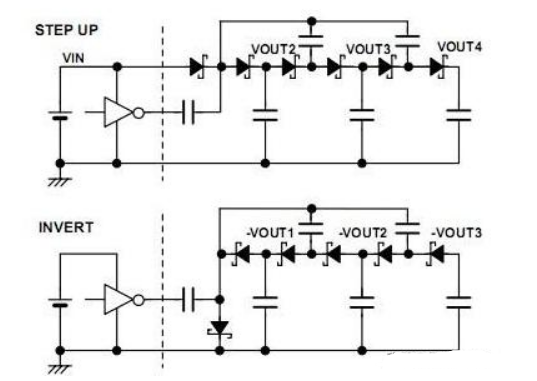

肖特基二极管

第二:查看元件色点。在点接触肖特基二极管的外壳上,一般有极性色点(白色或红色)。普通标有色点的一端即为正极。还有的二极管上标有色环,带色环的一端则为负极。

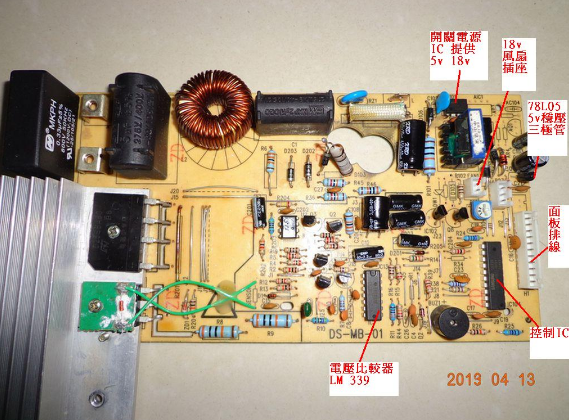

肖特基二极管

第三:以阻值比较小的一次丈量为准,黑表笔所连接的一端为正极,红表笔所连接的一端为负极。

肖特基二极管

肖特基二极管的检测

肖特基(Schottky)二极管也称肖特基势垒二极管(简称SBD),它是一种低功耗、超高速半导体器件,广泛应用于开关电源、变频器、驱动器等电路,作高频、低压、大电流整流二极管、续流二极管、保护二极管使用,或在微波通信等电路中作整流二极管、小信号检波二极管使用。

性能比较

下表列出了肖特基二极管和超快恢复二极管、快恢复二极管、硅高频整流二极管、硅高速开关二极管的性能比较。由表可见,硅高速开关二极管的trr虽极低,但平均整流电流很小,不能作大电流整流用。

检测方法

下面通过一个实例来介绍检测肖特基二极管的方法。检测内容包括:①识别电极;②检查管子的单向导电性;③测正向导压降VF;④测量反向击穿电压VBR。

肖特基二极管

被测管为B82-004型肖特基管,共有三个管脚,将管脚按照正面(字面朝向人)从左至右顺序编上序号①、②、③。选择500型万用表的R×1档进行测量,全部数据整理成下表:

肖特基二极管测试结论:

第一,根据①—②、③—④间均可测出正向电阻,判定被测管为共阴对管,①、③脚为两个阳极,②脚为公共阴极。

第二,因①—②、③—②之间的正向电阻只几欧姆,而反向电阻为无穷大,故具有单向导电性。

第三,内部两只肖特基二极管的正向导通压降分别为0.315V、0.33V,均低于手册中给定的最大允许值VFM(0.55V)。

另外使用ZC 25-3型兆欧表和500型万用表的250VDC档测出,内部两管的反向击穿电压VBR依次为140V、135V。查手册,B82-004的最高反向工作电压(即反向峰值电压)VBR=40V。表明留有较高的安全系数.
