肖特基二极管常见型号与作用-参数选型【工程师】

返回列表来源:壹芯微 发布日期 2018-03-03 浏览:-

  各位好,今天我们来说下,肖特基二极管的常见型号与作用,包括具体的参数,方便您选型,具体请看下方。

  肖特基二极管的压降要比普通的二极管低很多,所以自身功耗小,效率很高;反向恢复时间极短,所以适宜工作在高频率状态下;目前常见的肖特基最高结温为150℃-175℃(结温越高表示产品抗温特性越好)

一、1安培,封装;DO-41

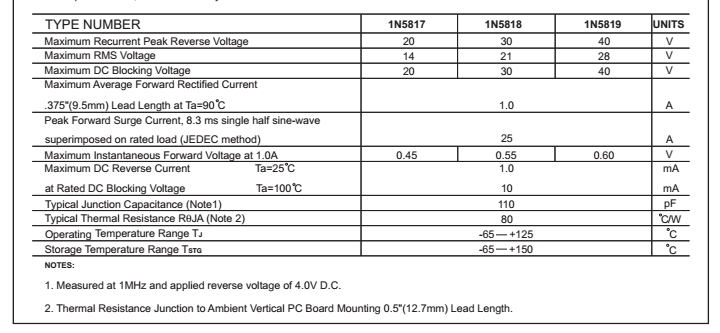

1N5819、电流;1A、压降;0.55V、电压;40V

SR160、电流;1A、压降;0.7V、电压;60V

SR1100、电流;1A、压降;0.85V、电压;100V

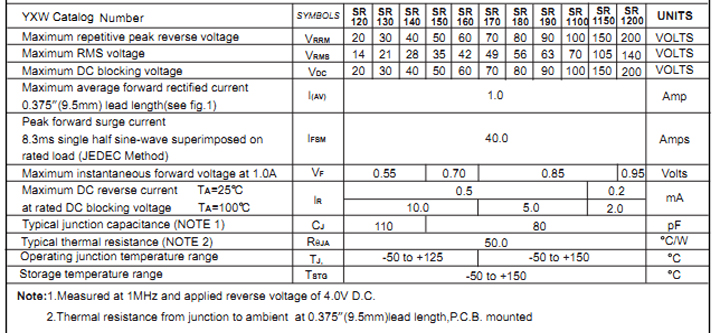

1A常见型号参数

1A常见型号参数

二、2安培,封装;DO-15

SR240、电流;2A、压降0.55V、电压;40v

SR260、电流;2A、压降0.7V、电压;60v

SR2100、电流;2A、压降0.85V、电压;100v

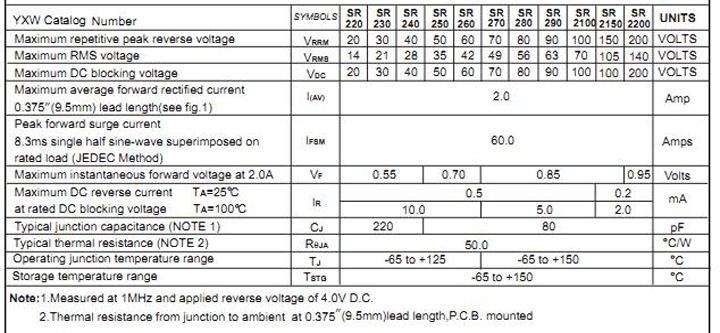

2A常用型号参数

三、3安培,封装;DO-27

SR340电流;3A、压降0.55V、电压;40v

SR360、电流;3A、压降0.7V、电压;60v

SR3100、电流;3A、压降0.85V、电压;100v

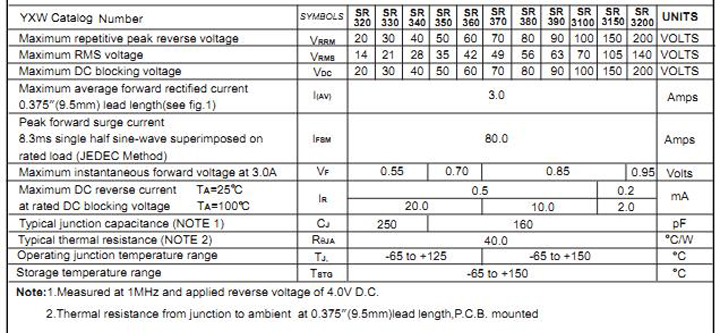

3A常用型号参数

四、5安培,封装DO-27

SR540电流;5A、压降0.55V、电压;40v

SR560、电流;5A、压降0.7V、电压;60v

SR5100、电流;5A、压降0.85V、电压;100v

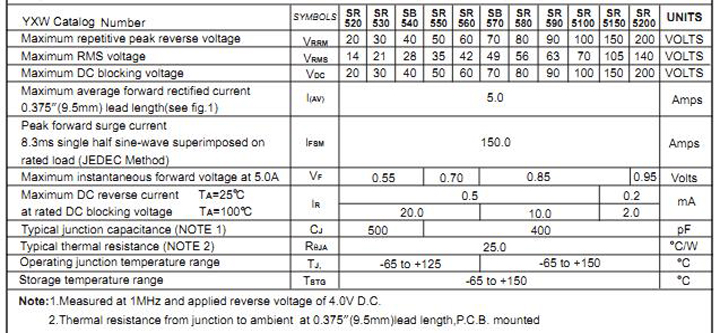

5A常用型号参数
五、1安培,贴片封装;DO-214AC

SS14、电流;1A、压降;0.55V、电压;40V

SS16、电流;1A、压降;0.7V、电压;60V

SS18、电流;1A、压降;0.85V、电压;80V

SS110、电流;1A、压降;0.85V、电压;100V

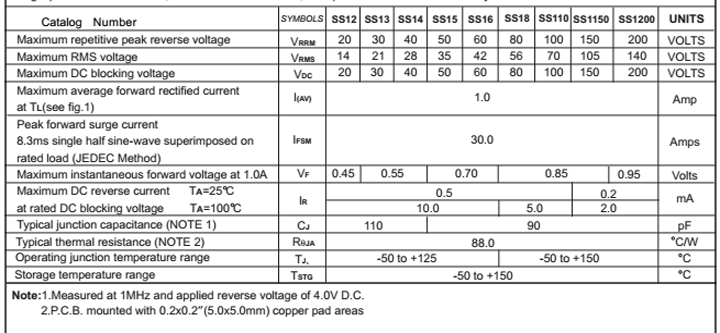

贴片1A常用型号参数

六、2安培,贴片封装;DO-214AC

SS24、电流;2A、压降;0.55V、电压;40V

SS26、电流;2A、压降;0.7V、电压;60V

SS28、电流;2A、压降;0.85V、电压;80V

SS210、电流;2A、压降;0.85V、电压;100V

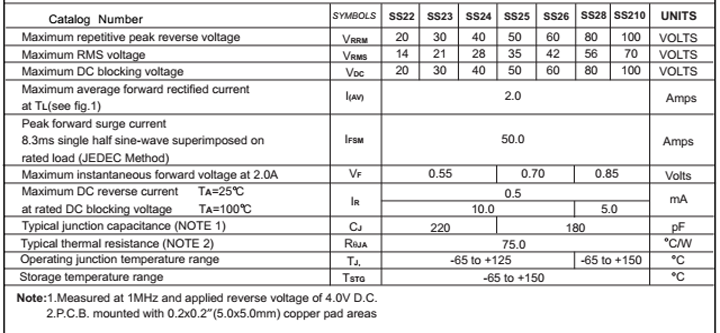

贴片2A常用型号参数

七、3安培,贴片封装;DO-214AC

SS34、电流;3A、压降;0.55V、电压;40V

SS36、电流;3A、压降;0.7V、电压;60V

SS38、电流;3A、压降;0.85V、电压;80V

SS310、电流;3A、压降;0.85V、电压;100V

贴片3A常用型号参数

八、5安培,贴片封装;DO-214AC

SS54、电流;5A、压降;0.55V、电压;40V

SS56、电流;5A、压降;0.7V、电压;60V

SS58、电流;5A、压降;0.85V、电压;80V

SS510、电流;5A、压降;0.85V、电压;100V

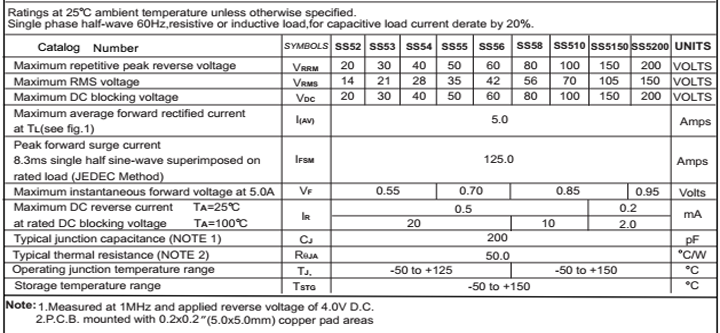

贴片5A常用型号参数
