稳压二极管与三极管简易测试电路图介绍

三端稳压集成电路工作性能测试电路图

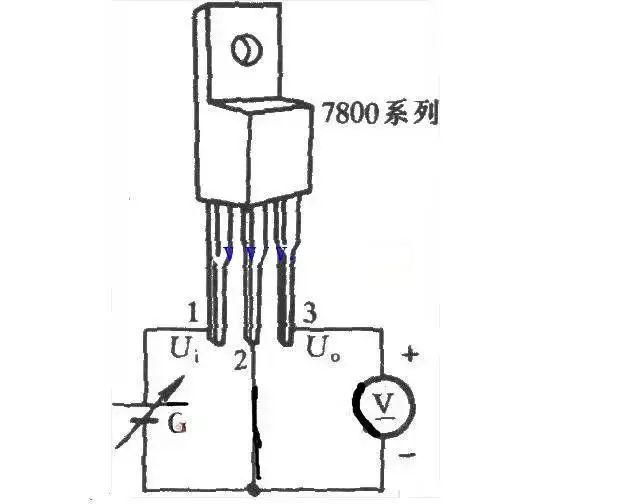

在三端稳压器的①、②脚加上直流电压(图中是用可调的直流电源G)，加时一定要注意G的极性，Ui应比稳压器的稳压值U。至少要高2V，但最高不可超过35V。将万用表打在直流电压挡，测量稳压器的③脚与②脚之间的电压值，则为该稳压器的稳定电压。

稳压二极管工作性能速测电路

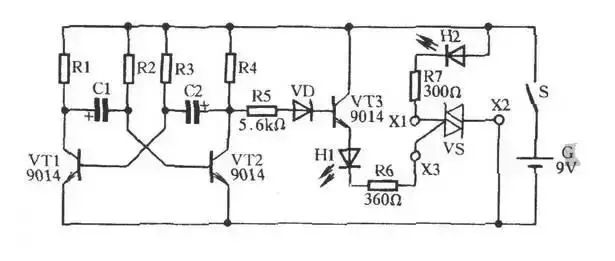

如图，VT1、VT2等组成无稳态自激多谐振荡器，其振荡频率由C1、R2、R3、C2等决定。本振荡器周期在4秒左右。当VT2输出高电平时，经VD整形，VT3导通，并通过发光二极管H1、电阻R6限流，触发双向晶闸管VS。正常的晶闸管VS立即导通，发光二极管H2发光；

当VT2输出为低电平时，VD、VT3截止，VS截止，H2不亮。H1、H2同步闪烁，证明晶闸管是好的；若H1闪烁而H2总是熄灭的，表示VS内部断路；当H2常亮，则说明VS内部击穿；

当H1、H2都不闪烁，表明VT1、VT2电路不起振。此电路也可测量二极管，测量时将二极管正极插入X1，负极插入X2，H2亮则待测管是好的；反向再插，H2应不亮。这个电路还可测量三极管。

将三极管的基极插入X3，发射极插入X2，集电极插入X1，如果正常，则H1、H2同步闪烁。
