稳压电源基础知识-单管稳压电路
稳压电源是电子电路设计中必不可少的一部分,它的主要作用是为后期的工作提供一个稳定平时的直流电。稳压电源发展到今天已经出现多种多样的形式。随着现代的电气设备对电压要求的提高,因此也就更加需要一个比较可靠的电源来供给电力。在这样的情况下,稳压电源电路也得到了很大的改进和发展。并且出现了多种形式的电源形态。
这种带有数字显示的电源。可以根据人们的不同需要输出不同的电压电流。往往功率高达几百瓦。
稳压电源电路板
电路板也越来越复杂。在电路中集成了、检测、保护、采样、调整、恒流恒压、记忆功能,等等新功能。让人们的使用更加方便。
多组固定电源稳压电源
这种电源采用固定输出的方式,往往可以提供很大的功率,和多种不同电源等级的输出。他镂空的设计为电路板的散热提供了更加良好的条件。因为它的高可靠性,和低廉的成本,被广泛应用在,对电压,对电流,要求比较高的场合。要想对稳压电源彻底的了解,我们必须从最简单的电路开始一步一步分析,就能够知道稳压电源的,基本工作原理。下面我们来谈一谈稳压电路的基本构成和原理。

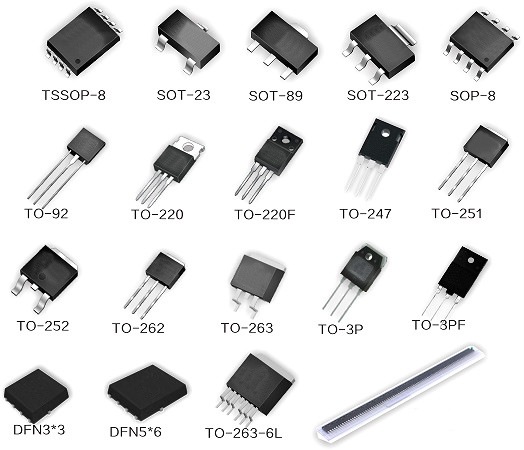

三极管
下面我们就来讲一讲最简单的三极管单管稳压电路的原理和结构。我们通常所用的三极管有硅管和锗管两种,硅管的应用范围会更广泛一些。
电路组成
它是由两颗电解电容,一个偏置电阻,一个负载电阻一个稳压二极管,一个NPN型三极管,所组成的电路。这个电路比较简单,我们来分析一下它的稳压过程。
稳压过程
当电源输入端U1的电压升高时,滤波电容C1两端的电压也会同时升高,因为滤波电容U1上的电压升高,那么流过R1和稳压二极管VZ上的电流会增大,负载电阻R1两端的电压也会升高.由于稳压二极管具有击穿后两端电压保持不变的特性(即稳压二极管的稳压特性),所以B点的电压UB仍然保持不变,三极管VT的基极电压也会保持不变。三极管的基极电流Ib不变。三极管的集电极电流Ic也不会改变(因为Ic是等于β*Ib的,Ib、β两个值都不变。所以Ic也不会改变)。因为Ic电流大小不变,故Ic对C2充电压U2也保持不变,从而实现了输入电压上升时保持输出电压不变的稳压,这就是整个电路的稳压过程。
至此串联型单管稳压电路我们就已经分析完了。此电路比较简单。也是稳压电路的基础。实际的稳压电路当然要比这里复杂很多。但归根结底小功率稳压电源都是以此电路为基础而改变来的,比如说增加三极管的功率,在三极管的输出端增加采样电路。增加反馈以及负反馈电路。这样使电路更加复杂。但是电路的稳定性。输出电压的准确性会更加的高。我们在今后的课程里会给大家介绍。谢谢大家!欢迎大家在评论区留言。提出您的宝贵意见。
