稳压电源电路图介绍

返回列表来源:壹芯微 发布日期 2023-06-02 浏览:-

稳压电源电路图介绍

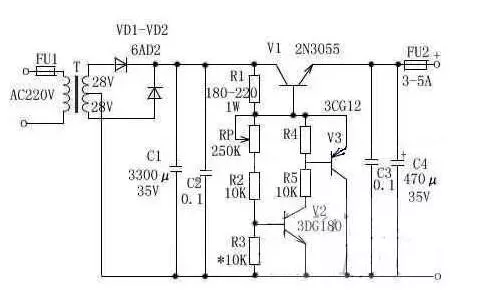

1、3~25V 电压可调稳压电路图

此稳压电源可调范围在 3.5V~25V 之间任意调节,输出电流大,并采用可调稳压管式电路,从而得到满意平稳的输出电压。

工作原理:经整流滤波后直流电压由 R1 提供给调整管的基极,使调整管导通,在 V1 导通时电压经过 RP、R2 使 v2 导通,接着 V3 也导通,这时 V1、V2、 V3 的发射极和集电极电压不再变化(其作用完全与稳压管一样)。调节 RP,可得到平稳的输出电压,R1、RP、R2 与 R3 比值决定本电路输出的电压值。

元器件选择:变压器 T 选用 80W~100W,输入 AC220V,输出双绕组 AC28V。FU1 选用 1A,FU2 选用 3A~5A。VD1、VD2 选用 6A02。RP 选用 1W 左右普通电位器,阻值为 250K~330K,C1 选用 3300μF/35V 电解电容,C2、C3 选用 0.1μF 独 .. 石电容,C4 选用 470μF/35V 电解电容。R1 选用 180~220Ω/0.1W~1W,R2、R4、R5 选用 10KΩ、1/8W。V1 选用 2N3055,V2 选用 3DG180 或 2SC3953,V3 选用 3CG12 或 3CG80。

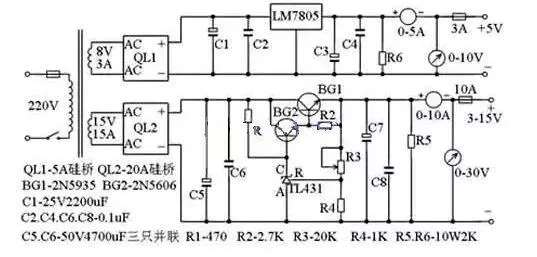

2、10A,3~15V 稳压可调电源电路图

无论检修电脑还是电子制作都离不开稳压电源,下面介绍一款直流电压从 3V 到 15V 连续可调的稳压电源,最大电流可达 10A,该电路用了具有温度补偿特性的,高精度的标准电压源集成电路 TL431,使稳压精度更高,如果没有特殊要求,基本能满足正常维修使用,电路见下图。

其工作原理分两部分,第一部分是一路固定的 5V1.5A 稳压电源电路。第二部分是另一路由 3 至 15V 连续可调的高精度大电流稳压电路。第一路的电路非常简单,由变压器次 . 级 8V 交流电压通过硅桥 QL1 整流后的直流电压经 C1 电解电容滤波后,再由 5V 三端稳压块 LM7805 不用作任何调整就可在输出端产生固定的 5V1A 稳压电源,这个电源在检修电脑板时完全可以当作内部电源使用。

第二部分与普通串联型稳压电源基本相同,所不同的是使用了具有温度补偿特性的,高精度的标准电压源集成电路 TL431,所以使电路简化,成本降低,而稳压性能却很高。图中电阻 R4,稳压管 TL431,电位器 R3 组成一个连续可调的恒压源,为 BG2 基极提供基准电压,稳压管 TL431 的稳压值连续可调,这个稳压值决定了稳压电源的最大输出电压,如果你想把可调电压范围扩大,可以改变 R4 和 R3 的电阻值,当然变压器的次级电压也要提高。变压器的功率可根据输出电流灵活掌握,次 . 级电压 15V 左右。

桥式整流用的整流管QL用15-20A 硅桥,结构紧凑,中间有固定螺丝,可以直接固定在机壳的铝板上,有利散热。调整管用的是大电流 NPN 型金属壳硅管,由于它的发热量很大,如果机箱允许,尽量购买大的散热片,扩大散热面积,如果不需要大电流,也可以换用功率小一点的硅管,这样可以做的体积小一些。滤波用 50V4700uF 电解电容 C5 和 C7 分别用三只并联,使大电流输出更稳定,另外这个电容要买体积相对大一点的,那些体积较小的同样标注 50V4700uF 尽量不用,当遇到电压波动频繁,或长时间不用,容易失效。
