推挽输出电路中电平高与低解析

推挽电路（push-pull）就是两个不同极性晶体管间连接的输出电路。它采用两个参数相同的功率BJT管或MOSFET管，以推挽方式存在于电路中，各负责正负半周的波形放大任务。电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小，效率高。推挽输出既可以向负载灌电流，也可以从负载抽取电流。

在电路设计中，推挽输出是一种很常用的输出模式，具有很多优点，如更低的损耗、更安全的输出等。“推挽”之意，即为当一个管子推出去时，另一个管子拉回来。输入不同，交替导通。例如，当输入信号为高电平的时候，上面的管子导通，下面的管子截止，输出信号为高电平；当输入信号为低电平的时候，上面的管子截止，下面的管子导通，输出信号为低电平。

推挽结构一般是指两个三极管分别受两互补信号的控制，总是在一个三极管导通的时候另一个截止。要实现线与需要用OC（open collector）门电路。推挽电路适用于低电压大电流的场合，广泛应用于功放电路和开关电源中。

推挽输出高电平

在推挽输出模式下，一个晶体管用于提供高电平输出，而另一个晶体管则用于提供低电平输出。当内部输出为1电平时，上边的晶体管（如MOS管）导通，同时下边的晶体管截止，这时输出高电平。

推挽输出的高电平电压值取决于电路设计和应用环境。在某些情况下，推挽输出的高电平可能接近电源电压，例如3.3伏或5伏。然而，实际的电压值可能会受到多种因素的影响，包括晶体管的导通压降、电源电压的稳定性以及负载的阻抗等。

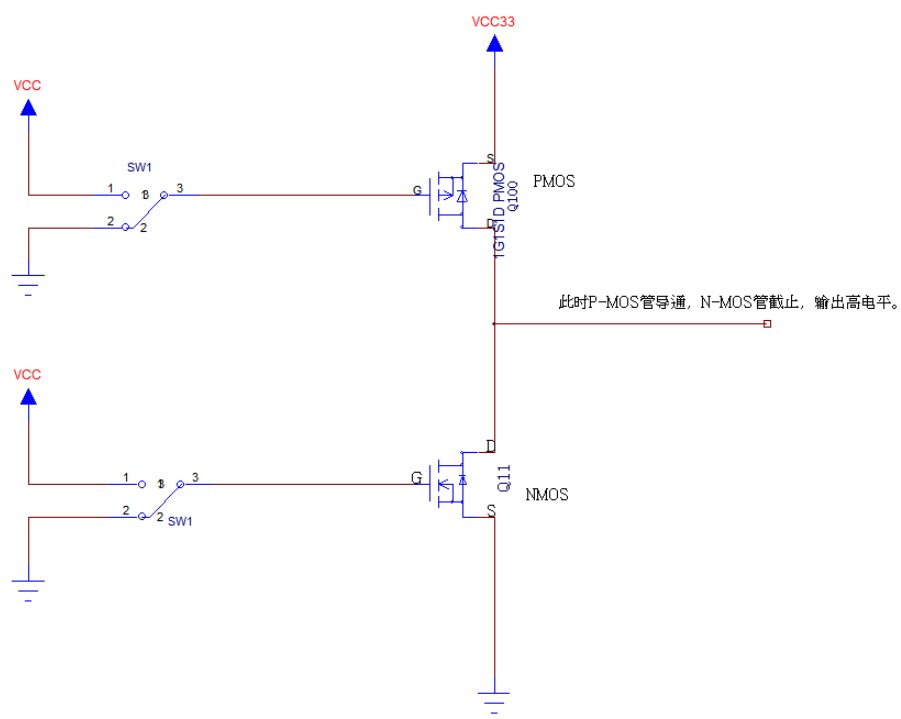

在推挽输出模式下，P-MOS管和N-MOS管同时工作，通过对两个MOS管的导通控制，实现控制输出高低电平，如图所示：

因此，要了解推挽输出的具体高电平值，需要参考相关的电路设计文档或应用手册，或者通过实际测量来确定。此外，推挽输出通常与数字信号相配合，其中逻辑高电平（通常为Vcc）与一个晶体管连接，逻辑低电平（通常为地）与另一个晶体管连接。

推挽输出低电平

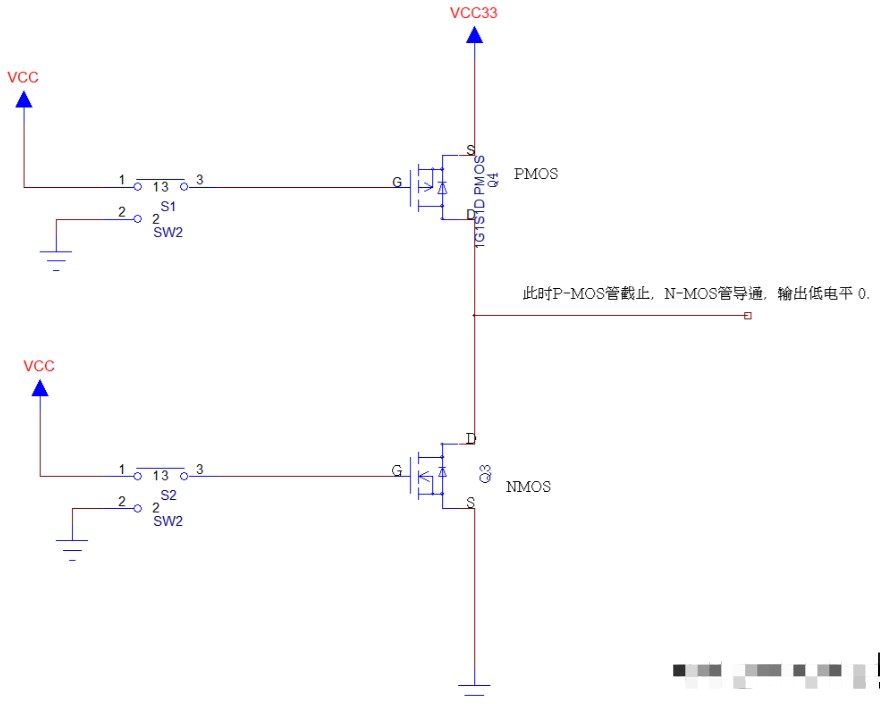

在推挽输出模式下，GPIO口是可以直接输出高低电平的，不需要额外的上来或下拉辅助电路，如图所示：

推挽输出电路中的低电平通常是由另一个晶体管（如MOS管）在截止状态时提供的。在这种情况下，输出端会被拉向低电平，通常是地（GND）或接近地的电压。

当推挽输出电路中的内部信号为0时，控制低电平输出的晶体管会导通，而控制高电平输出的晶体管会截止。这样，电流会通过导通的晶体管流向地，从而将输出端拉至低电平。

低电平的电压值通常接近地电平（0V），但具体的电压值也会受到多种因素的影响，如晶体管的截止电压、电源电压的稳定性以及负载的阻抗等。

推挽输出电路中的低电平并不是由电源直接提供的，而是通过晶体管的截止状态来实现的。因此，低电平的电压值可能会受到晶体管性能和电路设计的影响。
