TVS二极管芯片工艺,玻璃钝化(GPP)好还是酸洗(OJ)好

经常碰到客户咨询这样的问题：“贵司TVS二极管是什么芯片工艺生产的？GPP和OJ哪种芯片工艺生产的TVS二极管好？”众所周知，TVS二极管质量的好坏取决于芯片工艺。目前，行业内使用的TVS二极管芯片工艺主要有两种：玻璃钝化（GPP）和酸洗（OJ）。那么，它们之间有什么区别呢？哪种芯片工艺生产的TVS二极管更胜一筹呢？接下来，国内专业的TVS二极管生产厂家为您开启一场有型有料的科普之旅。

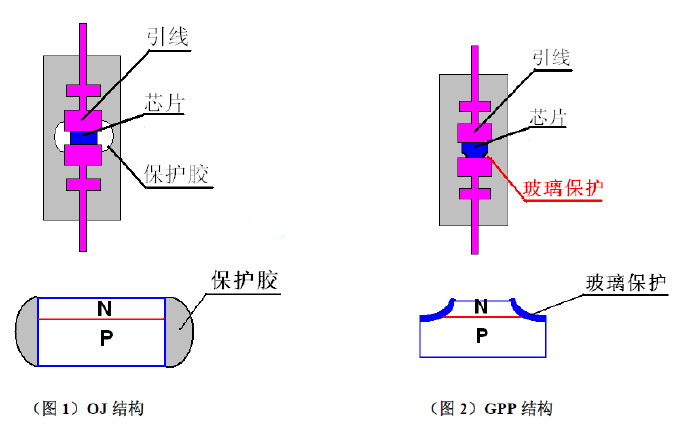

玻璃钝化（GPP）和酸洗（OJ）结构对比

玻璃钝化（GPP）和酸洗（OJ）结构

玻璃钝化（GPP）和酸洗（OJ）流程对比

从上图中可以看出，玻璃钝化（GPP）和酸洗（OJ）芯片工艺最大不同的地方，就是在P-N结的保护上。GPP工艺结构的TVS管，其芯片P-N结是在钝化玻璃的保护之下。玻璃是将玻璃粉采用800度左右的烧结熔化，冷却后形成玻璃层。这玻璃层和芯片熔为一体，无法用机械的方法分开。

而OJ工艺结构的TVS管，其芯片P-N结是在涂胶的保护之下。采用涂胶保护结，然后在200度左右温度进行固化，保护P-N结获得电压。OJ的保护胶仅仅是覆盖在P-N结的表面。

玻璃钝化（GPP）和酸洗（OJ）特性对比

玻璃钝化（GPP）和酸洗（OJ）芯片工艺由于结构的不同，当有外力产生时，冷热冲击，OJ工艺结构的TVS二极管，由于保护胶和硅片不贴合，会产生漏气，导致器件出现一定比率的失效。GPP工艺结构的TVS二极管，可靠性很高，在150度的HTRB时，表现仍然很出色；而OJ工艺的产品仅仅能够承受100度左右的HTRB。
