TVS二极管的四大应用解析

（1）TN电源系统

雷电过电压波、负载开关等人为操作错误引起的过电压容易通过供电线路侵入电气电子设备内部，造 成电气电子设备失效、误动作，甚至造成设备的永久性损坏，造成严重经济损失。通过在电源线路上安装浪涌吸收装置MOV和TVS二极管，实施两级保护，并对L、N 线进行共模、差模保护。具体做法是在线路的前端安装MOV作为第一级SPD保护，泄放大部分雷电流，在线路的末端（设备前端）安装大功率TVS二极管作为第二 级SPD保护，进一步削弱过电压波幅值，将电网电压降至E/I安全耐压范围之内。

要注意的是，MOV与TVS二极管应达到电压和能量的协调与配合，AB之间的线 路长度不应小于5 m，否则应增加线路长度或安装退耦器件。

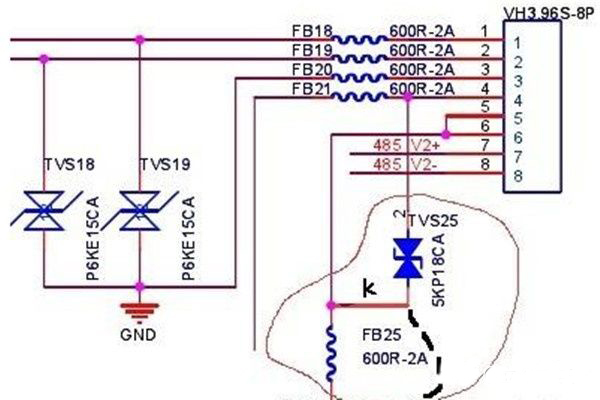

（2）网络信号线路

TVS二极管不仅可以用于电源系统的浪涌防护，还可以用于信号线路的浪涌保护，采用气体放电管GDT与TVS二极管组合成信号浪涌保护器，其特点是反应快，漏流小，几乎对信号无损耗，可以对高速网络线路提供安全、可靠的保护。

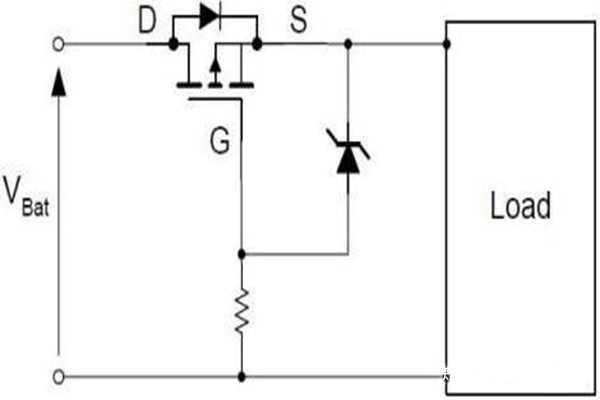

（3）直流电源系统

一台普通PC电脑的供电电源电路，市电AC 220 V经过变压器降压至AC 20 V，再经调制整流电路，输出DC 10 V 直流电源，接入负载。通过在变压器输出端安装双向瞬态电压抑制器TVS二极管，吸收L 及N 线的瞬时冲击脉冲电流，将电路电压箝制在安全电压水平，TVS二极管可以保护变压器后端整流器及其他电路元器件。在整流器后的直流电源输出端安装单向瞬态电压 抑制器TVS二极管，用于保护直流负载免受过电压电电流冲击。

（4）晶体管电路

晶体三极管作为电流控制型器 件，是电子集成电路中的重要组成部分，可分为NPN 管和PNP 管［5］两类，应用于开关电路、放大电路和稳压电路。为了使晶体管电路免受ESD/EFT（静电放电/电快速瞬变脉冲群）等浪涌电压的干扰，在电路的输入 端和输出端分别加入TVS二极管1、TVS二极管2进行保护。
