同时使用稳压二极管及三端稳压器的5V稳压电源电路
稳压二极管(Zener diode)和三端稳压器是常用的两种稳压器件。虽然稳压二极管价格低廉,甚至还不及一支电阻器的价格,但是稳压效果远远逊色于稳压器,只有对稳压效果要求不高的小信号场合才会使用稳压二极管。
稳压二极管
稳压二极管又叫齐纳二极管,是利用pn结反向击穿状态时,其电流可在很大范围内变化而电压基本不变的现象,制成的起稳压作用的二极管。
直到临界反向击穿电压前,稳压二极管都具有很高电阻。在临界击穿点,反向电阻降低到一个非常小的低阻值。在这个低阻区中,尽管电流在增加,电压却保持恒定。
稳压管主要用作稳压器或电压基准元件,一般串联在电路上以获得更高的稳定电压输出。使用时,用户应注意以下事项:
(1)实现稳压时必须反向偏置,同时还要串联反向电阻,以保证I2
(2)稳压管的反向击穿电压比普通二极管小,其反向击穿电压一般为几伏到几十伏。
(3)串联起来使用时,稳压二极管的稳压值为各个二极管稳压值之和。稳压管不能并联使用,以免因电流分配不均引起电流过载使稳压管损坏。
三端稳压器
结构上,三端稳压器属于集成电路芯片,内部集成有放大、补偿、反馈电路,外观看上去好像一支功率三极管,但性能优于稳压二极管。
三端稳压器主要有两种输出:固定电压、可调电压。由于只有三个引出端子,三端稳压器外接元件少,使用方便,性能稳定,价格低,在电源应用中非常普遍。
一款稳压效果良好的5V稳压电源电路
在电子设备中,电源的输出电压随交流市电输入电压的变化而变化,还会受到电源电路负载大小的影响。为了减小输入电压和电源负载对电源输出电压的影响,一般系统都采用直流稳压电路。如果稳压电路故障,不仅导致输出电压不稳定,还会造成电源电路故障。

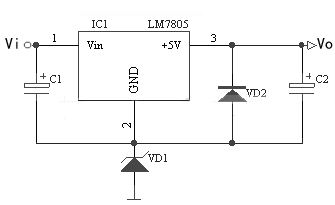

三端稳压器电源电路图
为了安全起见,这款同时采用了三端稳压器和稳压二极管的5V电源电路。该电路能输出稳定的正5V直流电压,其中稳压二极管VD1串接在78XX稳压器2脚与地之间,可使输出电压Vo得到一定的提高,输出电压Vo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。VD2是输出保护二极管,一旦输出电压低于VD1稳压值时,VD2导通,将输出电流旁路,保护7800稳压器输出级不被损坏。
电源电路是电子系统的前哨和关键,一般电路故障大多发生在电源部分,或者由电源因素引起。虽然该电路同时采用了稳压二极管和三端稳压器两个稳压器件,用户还可以根据实际应用进一步优化,为系统提供更高精度、更高可靠性的动力。
