贴片二极管的检测技巧知识

返回列表来源:壹芯微 发布日期 2019-08-23 浏览:-

在工程技术中,贴片二极管与普通二极管的内部结构基本相同,均由一个PN 结组成。因此,贴片二极管的检测与普通二极管的检测方法基本相同。对贴片二极管的检测通常采用万用表的R×100 Ω 档或R×1 kΩ档进行测量。

1.普通贴片二极管检测

(1)普通贴片二极管正、负极判别

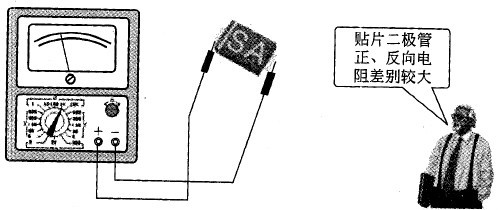

贴片二极管的正、负极的判别,通常观察管子外壳标示即可,当遇到外壳标示磨损严重时,可利用万用表欧姆档进行判别,检测示意图如图1 所示。

贴片二极管的检测

图1 贴片二极管正、负极判别示图

图1 中,将万用表置于R×100 Ω或R×1 kΩ档,先用万用表红、黑两表笔任意测量贴片二极管两引脚间的电阻值,然后对调表笔再测一次。在两次测量结果中,选择阻值较小的一次为准,黑表笔所接的一端为贴片二极管的正极,红表笔所接的另一端为贴片二极管的负极;所测阻值为贴片二极管正向电阻(一般为几百欧姆至几千欧姆),另一组阻值为贴片二极管反向电阻(一般为几十千欧姆至几百千欧姆)。

(2)普通贴片二极管性能好坏判别

对普通贴片二极管性能好坏的检测通常在开路状态(脱离电路板)下进行,测量方法如下:

用万用表R×100 Ω 档或R×1 kΩ 档测量普通贴片二极管的正、反向电阻。根据二极管的单向导电性可知,其正、反向电阻相差越大,说明其单向导电性越好。若测得正、反向电阻相差不大,说明贴片二极管单向导电性能变差;若正、反向电阻都很大,说明贴片二极管已开路失效;若正、反向电阻都很小,则说明贴片二极管已击穿失效。当贴片二极管出现上述三种情况时,须更换二极管。

2.常用特殊贴片二极管检测

(1)稳压贴片二极管的检测

稳压贴片二极管的检测主要包括以下三项:

①稳压贴片二极管正、负极判别。

稳压贴片二极管和普通贴片二极管一样,其引脚也分正、负极,使用时不能接错。其正、负极一般可根据管壳上的标志识别,例如:根据所标示的二极管符号、引线的长短、色环、色点等。如果管壳上的标示已不存在,也可利用万用表欧姆档测量,方法与普通贴片二极管正、负极判别方法相同,此处不再赘述。

②稳压贴片二极管性能好坏判别。

与普通贴片二极管的判别方法相同。正常时一般正向电阻为l0 kΩ左右,反向电阻为无穷大。

③稳压贴片二极管稳压值的测量。

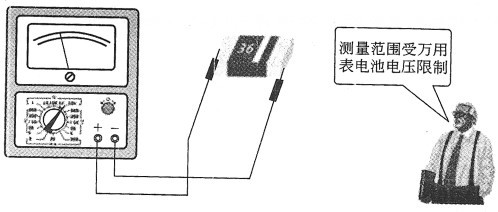

利用万用表测量稳压贴片二极管稳压值的方法如图2 所示。

贴片二极管的检测

图2 稳压贴片二极管稳压值的测量示图

图2 中,将万用表置于l0 kΩ 档,红表笔接稳压贴片二极管正极,黑表笔接稳压贴片二极管负极,待万用表指针偏转到一稳定值后,读出万用表的直流电压档DC10 V 刻度线上指针所指示的数值,然后按下列经验公式计算出稳压二极管的稳定值:

稳压值Uz=(10 - 读数)×15 V

值得注意的是:用此法测量稳压贴片二极管的稳压值要受万用表高阻档所用电池电压大小的限制。即只能测量高阻档所用电池电压以下稳压值的稳压贴片二极管。

(2)发光贴片二极管的检测

发光贴片二极管的检测方法如下:

发光贴片二极管正、负极的判别。

发光贴片二极管的正、负极一般可通过“目测法”

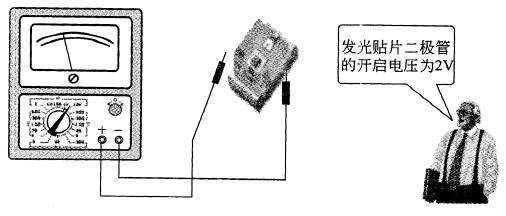

识别,即将管子拿到光线明亮处,从侧面仔细观察两条引出线在管体内的形状,较小的一端是正极,较大的一端则是负极。当“目测法”不能识别时,也可用万用表欧姆档检测识别,如图3 所示。

贴片二极管的检测

图3 发光贴片二极管正、负极判别示图

图3 中,将万用表置于10 kΩ 档(发光贴片二极管的开启电压为2 V,只有处于10 kΩ 档时才能使其导通),用万用表的红、黑两表笔分别接发光贴片二极管的两根引出线,选择指针向右偏转过半的,且管子能发出微弱光点的一组为准,这时黑表笔所接即为发光二极管的正极,红表笔所接为负极。
