贴片电阻是什么-贴片电阻要怎么判断好坏

如今，很多行业及领域都有用到贴片电阻，什么是贴片电阻呢？贴片电阻虽然是常见电器设备中数量最多的元件，但是它稳定性好，不容易损坏，也就是说贴片电阻的损坏率很低，如果出现损坏的情况，一般分为两个原因，一个是外部的，一个是内部的，今天我们就来了解下贴片电阻怎么判断好坏及相关内容吧。

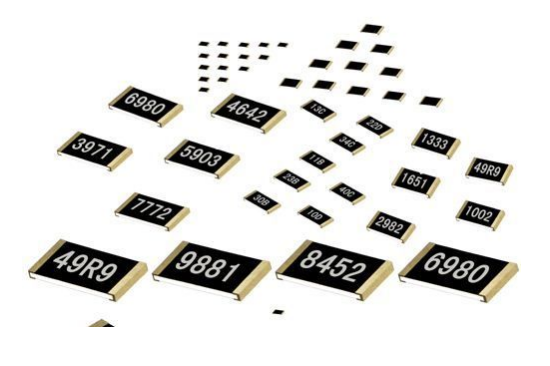

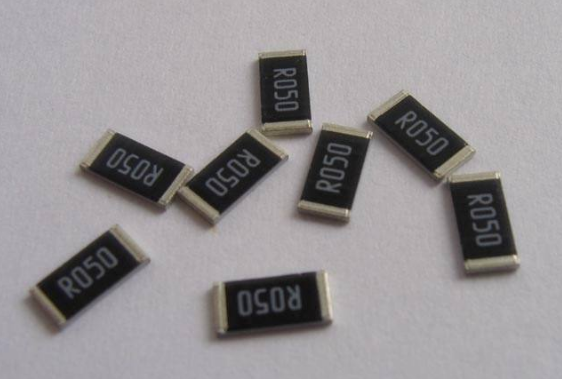

贴片电阻是什么

贴片电阻，是金属玻璃铀电阻器中的一种。是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上大功率贴片电阻器制成的电阻器。耐潮湿，高温，温度系数小。表面组装技术（SMT）的应用已十分普遍，采用SMT组装的电子产品的比例已超过90%。我国从八十年代起开始应入SMT技术。

贴片电阻怎么判断好坏

1、用万用表在线测量，电阻值大于标称值时，说明元件有断路性故障或电阻值变大，已经损坏；所测阻值小于标称值时，要考虑到是外围并联元件对其造成的影响，应将元件一端或两端脱开电路进行测量，以便得出确切的测量结果。

2、贴片电阻的外观特征如下。

1）贴片电阻表面二次玻璃体保护膜应覆盖完好，出现脱落，可能已经损坏。

2）元件表面应该是平整的，若再现一些“凸凹”，可能损坏。

3）元件引出端电极一般应平整、无裂痕针孔、无变色现象，如果出现裂纹，则可能损坏。

4）贴片电阻体表面颜色烧黑，可能已经损坏。

5）电阻体己经变形，可能损坏。

贴片电阻的作用

贴片电阻的作用主要分为：分压、分流、阻抗匹配和滤波，零欧姆电阻、可变电阻、特殊电阻的作用。

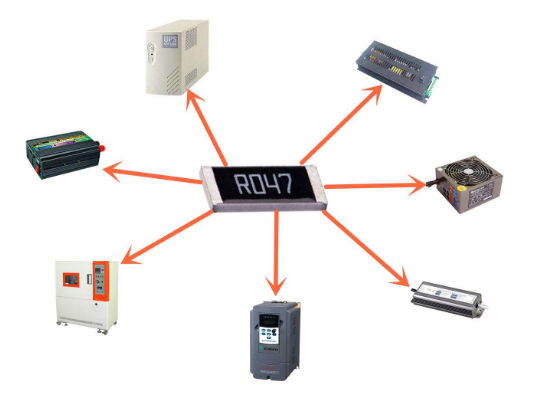

贴片电阻应用

1、高端计算机

2、工业设备

3、阻值范围广

4、自动控制设备

5、通讯设备－医疗设备

6、高科技多媒体电子设备

贴片电阻的发展：

贴片电阻这个系统已经发展的如此庞大，作为基础元件应用于各种电子产品中，但是它并没有停下脚步，还在向完美前进，相信在不久的将来贴片电阻还会进一步地缩小体积、提高性能、降低价格，那么相对于也会淘汰掉一部分过时的，增加一些新鲜的规格材质型号等。

贴片电阻是什么材料制成的

贴片式电阻一般由以下材料制作而成：基材是氧化铝，电阻材料是氧化钌

1、基板（陶瓷基板）

2、电阻浆（R膏）

3、背导材料

4、正导材料及侧导材料（Ag浆）

5、一次保护玻璃G16、二次保护玻璃G27、Mark标记材料。

贴片式电阻器主要是由四大部分组成的

1）基板：

基板材料一般采用96%的三氧化二铝陶瓷。基板除了应具有良好的电绝缘性外，还应在高温下具有优良的导热性。电性能和机械强度等特征。此外还要求基板平整，划线准确。标准，以充分保证电阻。电极浆料印刷到位。

2）电阻膜：

用具有一定电阻率的电阻浆料印刷到陶瓷基板上，再经烧结而成。电阻浆料一般用二氧化钌。

3）保护膜：

将保护膜覆盖在电阻膜上，主要是为了保护电阻体。它一方面起机械保护作用，另一方面使电阻体表面具有绝缘性，避免电阻与邻近导体接触而产生故障。在电渡中间电极的过程中，还可以防止电渡液对电阻膜的侵蚀而导致电阻性能下降。保护膜一般是低熔点的玻璃浆料，经印刷烧结而成。

4）电极：

是为了保证电阻器具有良好的可焊性和可靠性，一般采用三层电极结构：内。中。外层电极。内层电极是连接电阻体的内部电极，其电极材料应选择与电阻膜接触电阻小，与陶瓷基板结合力强以及耐化学性好，易于施行电镀作业。一般用银钯合金印刷烧结而成。中间层电极是镀镍层，又称阻挡层。其作用是提高电阻器在焊接时的耐热性，缓冲焊接时的热冲击。它还可以防止银离子向电阻膜层的迁移，避免造成内部电极被蚀现象（内部电极被焊料所熔蚀）外层电极锡铅层，又称可焊层。其作用是使电极有良好的可焊性，延长电极的保存期。一般用锡铅系合金电镀而成。

矩形片式电阻按电阻材料分成薄膜型电阻和厚膜电阻。其中薄膜型电阻的精度高电阻温度系数小。稳定性好，但阻值范围较窄，适用于精密和高频领域。厚膜电阻则是电路中应用较广泛的。
