贴片电阻功率与封装尺寸详解

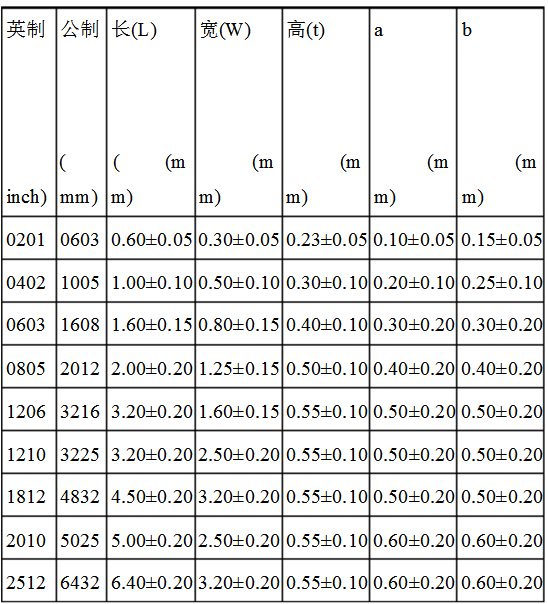

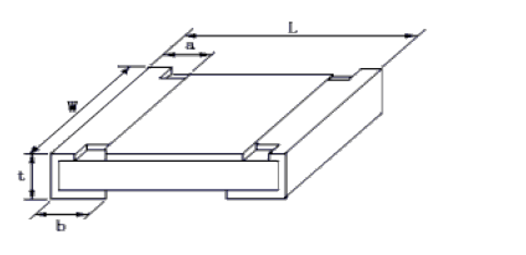

贴片电阻常见封装有10种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA（美国电子工业协会）代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸：

贴片电容和贴片电阻都是一样可以用的，0805，1206等

贴片电阻功率及封装尺寸

0805封装尺寸/0402封装尺寸/0603封装尺寸/1206封装尺寸

封装尺寸与功率关系：

0201 1/20W

0402 1/16W

0603 1/10W

0805 1/8W

1206 1/4W

封装尺寸与封装的对应关系

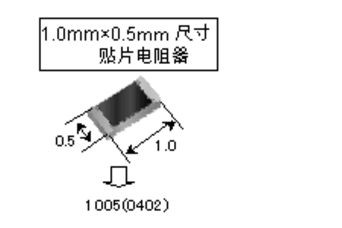

0402=1.0mmx0.5mm

0603=1.6mmx0.8mm

0805=2.0mmx1.2mm

1206=3.2mmx1.6mm

1210=3.2mmx2.5mm

1812=4.5mmx3.2mm

2225=5.6mmx6.5mm

贴片电阻的功率是指通过电流时由于焦耳热电阻产生的功率。可根据焦耳定律算出：P=I2 R。

额定功率 ： 是指在某个温度下最大允许使用的功率，通常指环境温度为70°C时的额定功率。

额定电压：可以根据以下公式求出额定电压。

额定电压（V）=√

额定功率（W）&TImes; 标称阻值（Ω）

最高工作电压 ：允许加载在贴片电阻两端的最高电压。

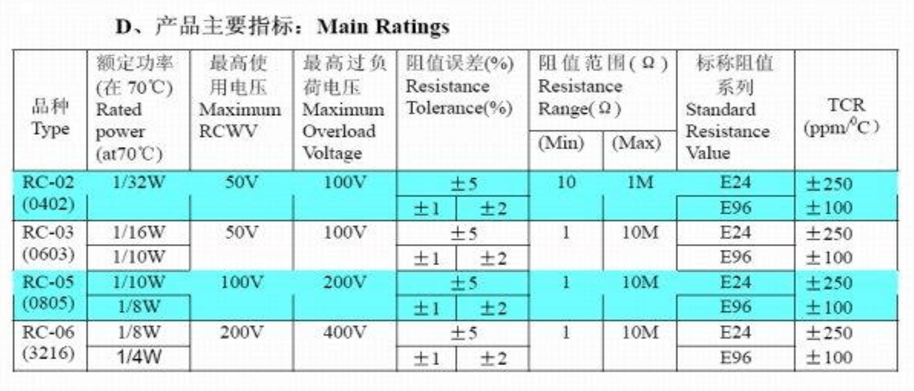

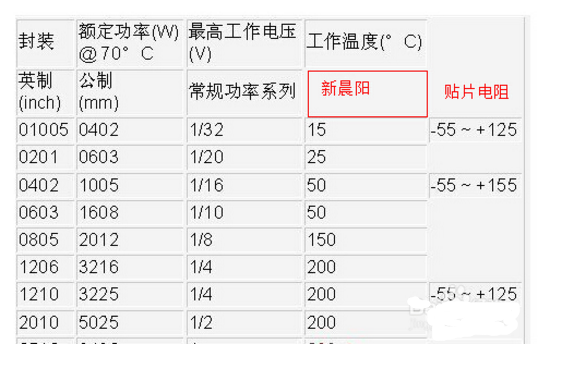

贴片电阻的封装与功率、电压关系如下表：

注意事项 ：

设计和使用贴片电阻时，最大功率不能超过其额定功率，否则会降低其可靠性。

一般按额定功率的70%降额设计使用。

也不能超过其最大工作电压，否则有击穿的危险。

一般按最高工作电压的75%降额设计使用。

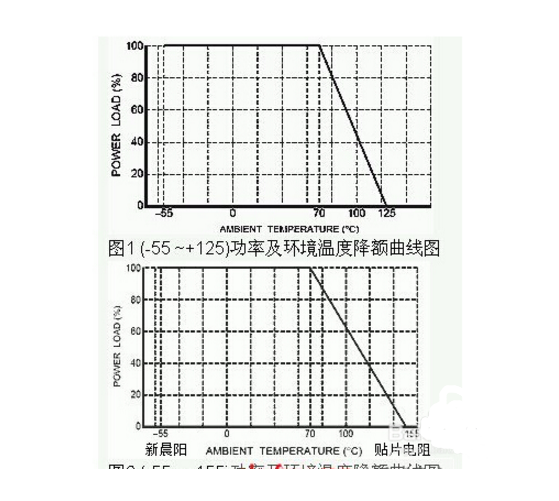

当环境温度超过70°C，必须按照降额曲线图（图1，图2）降额使用。

国内贴片电阻的命名方法

1、5%精度的命名：RS-05K102JT

2、1％精度的命名：RS-05K1002FT

R －表示电阻

S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸（英寸）：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM，

102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装

1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。譬如：3ohm用3R0表示，10ohm用100表示，100ohm用101表示，也就是说“R”表示点“。”的意思，而101后面个位数的“1”表示的是带有1个0，例如102表示10000。

2、电阻上的数字和字母表示的就是阻值，R002就表示0.002ohm，180表示的就是18ohm.

3、怎样区分贴片的电阻与电容，由于电阻上面有白色的字体表示，所以除端角外背景颜色应该是黑色的，而电容上就没有字体表示，也不会有黑色的颜色，因为有黑色的话容易让人产生误会电容被氧化。

读出四块数据，乘给出数据，相加

贴片电阻的命名

贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％

±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω，这样就是5100欧，1000Ω＝1KΩ，1000000Ω=1MΩ

为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，

这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ
