TO-220封装尺寸和TO-220MOS管引脚顺序图

返回列表来源:壹芯微 发布日期 2019-05-31 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,TO-220封装尺寸和TO-220MOS管引脚顺序图,请看下方

MOSFET芯片在制作完成之后,需要给MOSFET芯片加上一个外壳,即MOS管封装。MOSFET芯片的外壳具有支撑、保护、冷却的作用,同时还为芯片提供电气连接和隔离,以便MOSFET器件与其它元件构成完整的电路。按照安装在PCB 方式来区分,MOS管封装主要有两大类:插入式(Through Hole)和表面贴装式(Surface Mount)。插入式就是MOSFET的管脚穿过PCB的安装孔焊接在PCB 上。表面贴裝则是MOSFET的管脚及散热法兰焊接在PCB表面的焊盘上。

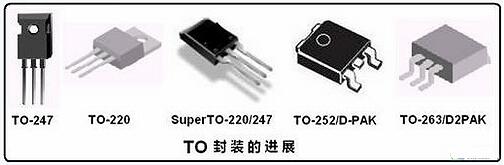

TO封装规格

1、TO(Transistor Out-line)的中文即“晶体管外形”,是早期的封装规格,例如TO-92,TO-92L,TO-220,TO-252等等都是插入式封装设计。

2、近年来表面贴装市场需求量的增大也使得TO封装进展到表面贴装式封装。TO252和TO263就是表面贴装封装。其中TO-252又称之为D-PAK,TO-263又称之为D2PAK。

TO-220封装

TO-220封装

TO-220封装外形( Transistor Outline Package)是一种大功率晶体管、中小规模集成电路等常采用的一种直插式的封装形式。

TO-220封装外形是一种大功率晶体管、中小规模集成电路等常采用的一种直插式的封装形式。

其中,TO英文是 Transistor Outline的缩写。通常,TO-220为单排直插,一般可以引出3个、5个或7个脚。

常见的TO-220封装有TO-220、TO-220F、TO-220AB、TO-220AC、TO-220D等。

TO-220mos引脚顺序图

TO-220全包(即塑封)和半包(即铁封)产品可以满足大功率二极管、三极管、MOS管和小规模IC的使用需求,采用带散热片的设计,增加了期间的散热通道,均衡了电路的热特性。其中全包产品可以实现散热片和外部的电器绝缘,半包产品的散热效果则更好,两种外形的选择可以满足电路灵活设计和使用条件的不同需求。

TO-220封装

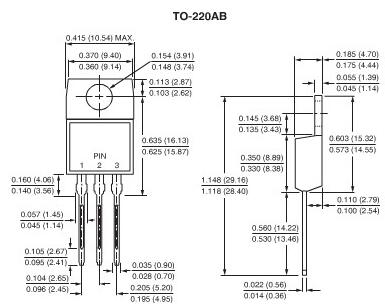

TO-220封装尺寸图

快恢复二极管TO-220系列的区别

TO-220与TO-220F外型基本相同,都是2.54mm脚距的3脚单列直插封装。

TO-220F是全塑封装,上到散热器上不必加绝缘垫。

TO-220带金属片与中间脚相连的,如装散热器的话要加绝缘垫。

TO-220AC表示的单管,只有两个脚,里面只有一个芯片。

TO-220AB是双管,里面两个芯片,共阴方式连接,有两个脚。

TO-220几种封装性能对比

TO-220的散热部分:9.9×15.7,散热金属部分两侧有明显缺耳;TO-220AB的散热部分:10.4×15.0,散热金属部分两侧没有明显缺耳。TO-220和TO-220F两个封装的Pd不同,源于两种封装的Rjc不同所致,Tj一般是到150,我觉得Tj=Tc+Pd*Rjc,其中,Tc是离晶圆最近的结构外壳的温度,Pd是快恢复二极管上承载的功耗,Rjc是Juction to case的热阻。TO-220的Rjc小于TO-220的Rjc,TO-220封装的散热要优于TO-220F封装的散热。反之220F的绝缘好些,220的效率相对来讲会稍大点,但是差异并不是特别明显。

壹芯微科技针对二三极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
