TL431的工作电流如何决定介绍

TL431在电路当中经常被用来替代稳压二极管使用，由于仅用两个电阻就可以对其输出电压进行任意调节，所以TL431得到了广泛的应用。相对的，TL431的效率问题就成为了人们较为关心的话题，那么在TL431当中工作电流是由哪个电阻来决定的呢?

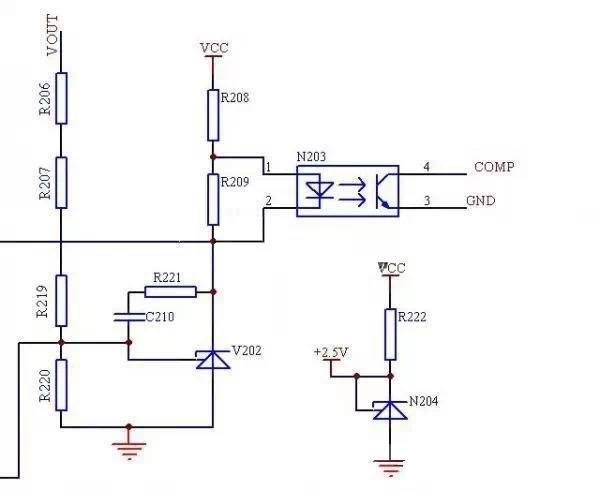

如图1所示，TL431的工作电流是1--100mA，既然光耦串联电阻不能决定TL431的工作电流，那TL431的工作电流是由谁决定的呢?都说TL431最小工作电流不能小于1mA，那是哪个电阻决定这个电流的呢?

TL431正常工作时电流的大小是由光耦决定的，光耦是串联在TL431上的，所以光耦流过多少，TL431就流过多少!光耦流多少是整个电源决定的，多少的电流产生的占空比能使输出为12V，那就流多少电流。因此可以认为是原边IC决定的!TL431的最小工作电流是1mA，电阻也决定了流过TL431最大的电流!简单点理解，12V相当于给TL431供电，限制流过TL431最大的电流，同时提供TL431所需要的最小电流，至少TL431到底要多少电流，要保证输出稳定，那么就是要多少给多少的。

因为TL431的工作电流，也就是1mA电流，对电路时不起作用的，所以理论上不应该让他参与环路调整，而光耦原边二极管压降1.1V，R209选择1K，就会有1mA左右电流不流过二极管而提供给TL431。R209就是这个作用。

至于R208的选择，首先确定光耦副边需要的最大电流，然后根据最小传输比计算光耦原边电流，就可以根据R208上的压降选择电阻了。R208上的压降是输出电压-1.1V-2.5V。1.1V是二极管压降，2.5V是TL431ak之间最低电压。

都说TL431的最小工作电流是1mA，既然这个电流跟任何电阻都无关，那如何保证TL431的电流达到了1mA了呢?

只要保证流过TL431的最大电流超过1mA，自然就可以保证了。R208选择的时候考虑。12V输出选择20K的208，肯定就不满足了，但选择2K的不就满足了?

本篇文章探讨了究竟哪个电阻是决定TL431工作效率的关键，对一些关键的恶电阻进行了分析，从而对TL431有更进一步的理解。
