TDA7294是意法微电子(SGS-THOMSONMicroelectronics)在上世纪九十年代推出的AB类单片式音频功放集成电路，一扫以往线性集成功放和厚膜集成功放生、冷、硬的音色，广泛应用在HiFi领域，如家庭影院、有源音箱、高性能电视机等领域。

1.简介

TDA7294是目前性能最好、功率最大的单片音频放大器之一。它由欧洲SGS-THOMSON意法公司根据分立元件甲乙类音频功放经典电路设计而成。其前级采用低噪声、低失真的双极性晶体管电路，末级采用高耐压、大电流DMOS管缓冲输出，故既有双极性电路的音色纯正优点，又有场效应管高压大电流驱动输出特点。自1998年TDA7294介绍到国内至今，许多发烧友都为TDA7294细腻、自然的音色而着迷。

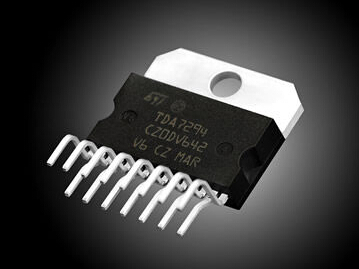

图1TDA7294

该芯片的设计具有耐高压、低噪音、低失真度、重放音色极具亲和力等特色;并且具有静音待机功能，短路电流及过热保护功能使其性能更完善。

2.主要特点

(1)宽电源电压范围：±10V~±40V

(2)高输出功率：70W(最高可100W)

(3)待机和静音功能

(4)无噪ON/OFF开关

(5)低噪声和低失真

(6)短路保护和过热保护

3.引脚配置与功能

该芯片采用15脚双列非对称直插封装，图2为TDA7294的各引脚配置图

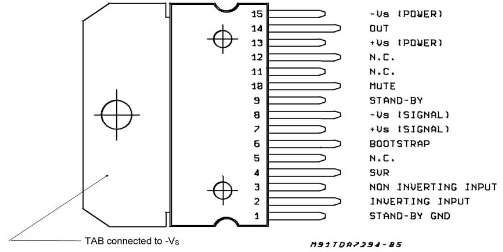

图2TDA7294各引脚配置图

引脚功能

1脚为待机端;

2脚为反相输入端;

3脚为正相输入端;

4脚接地;

5、11、12脚为空脚;

6脚为自举端;

7脚为+Vs(信号处理部分);

8脚为-Vs(信号处理部分);

9脚为待机脚;

10脚为静音脚;

13脚为+Vs(末级);

14脚为输出端;

15脚为-Vs(末级)。

4.封装图

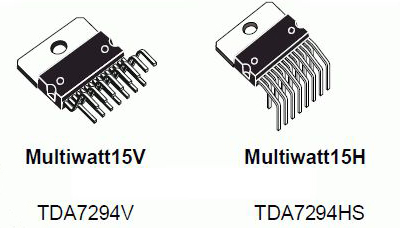

封装形式外观图与封装代号

图3TDA7294的封装图

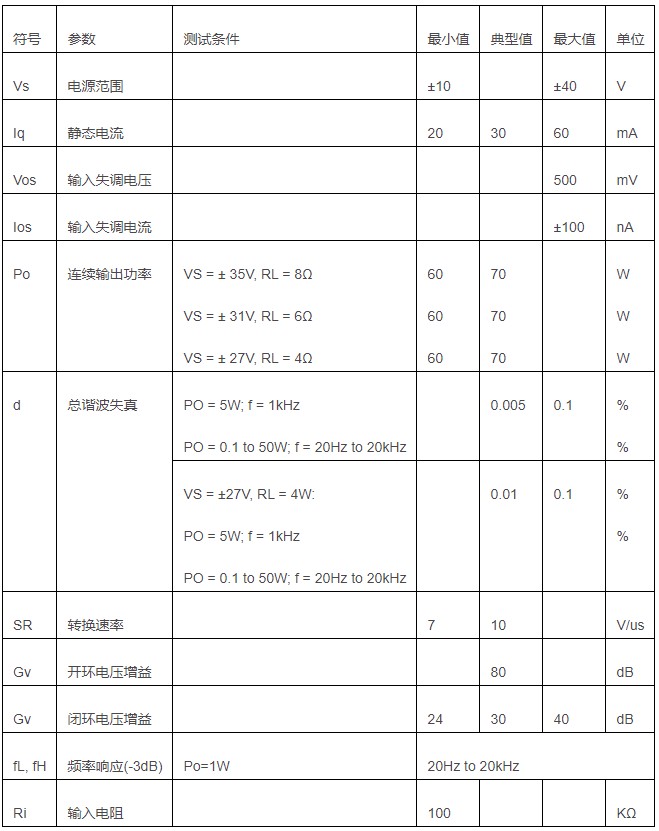

5.基本电气参数

6.应用电路

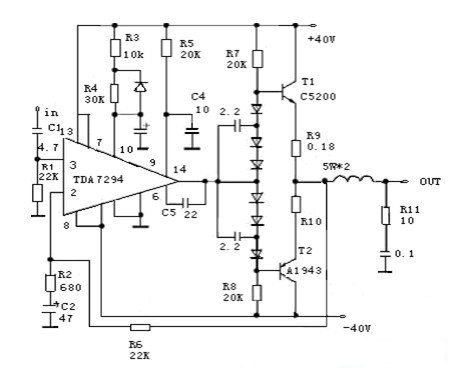

图4TDA7294标准应用电路原理图

TDA7294标准应用电路如图4所示，电路闭环增益为30dB，增大R3或减小R2可以提高放大器增益，反之增益下降;R4、C4决定待机时间常数，取值大时增加等待开/关时间，反之缩短时间;R5、R6、C3决定静音时间常数，取值大时静音时间延长，反之缩短;当控制端接低电位时为待机或静音状态。当控制端接Vs时，因(R5+R6)>R4，⑽脚比⑼脚后升到高电位，而关机时先变为低电位，这就使待机和关机过程均在静音状态下进行，保证了放大器开关机无噪声。
