TDA2822是意法半导体(ST)开发的双通道单片功率放大集成电路，具有电路简单、音质好、电压范围宽等特点，可工作于立体声以及桥式放大(BTL)的电路形式下。通常在袖珍式盒式放音机(WALKMAN)、收录机和多媒体有源音箱中作音频放大器。本文将介绍其的特点、引脚功能、应用电路等等。

图1TDA2822

1.芯片特点

静态电流小，交越失真也小

适用于单声道桥式(BTL)或立体声线路两种工作状态

采用双列直插8脚塑料封装(DIP-8)和贴片式(SOP-8)封装

电源电压范围宽(1.8～15V，TDA2822M)，电源电压低至1.8V时仍能工作

2.结构图

图2TDA2822结构图

3.引脚配置

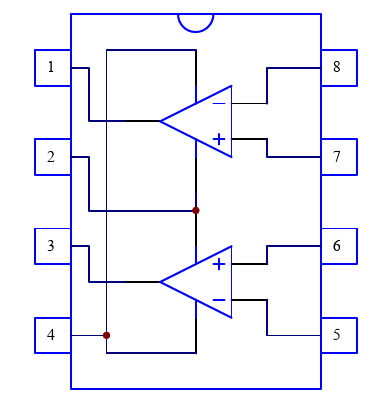

TDA2822引脚排列图

图3TDA2822引脚排列图

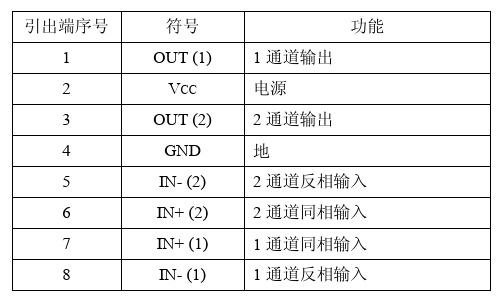

引脚功能表

4.工作电压

tda2822的工作电压分为两种：一种3-6V;另一种9-12V。其实他的最低工作电压可达1.8V。

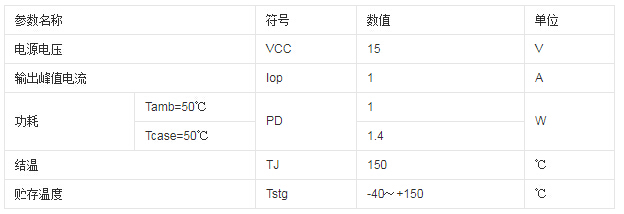

5.最大额定值

6.应用电路

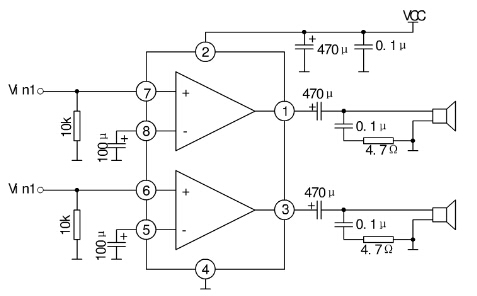

立体声应用线路

图4Stereo立体声功放的典型应用

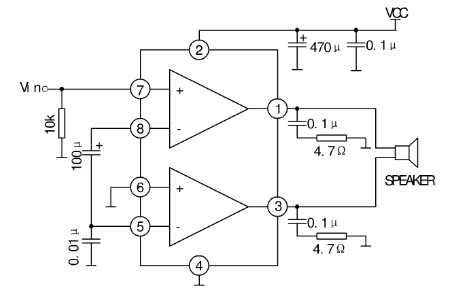

单声道BTL应用线路

图5Bridge单声道桥式(BTL)功放的典型应用

7.实例应用

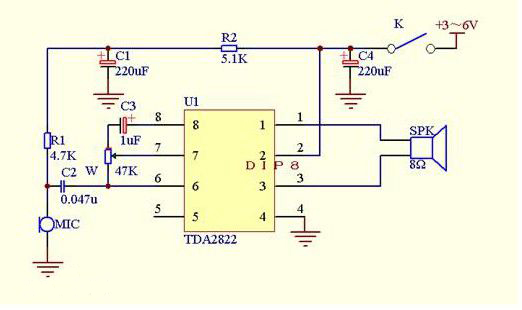

图6是这款话筒功放电路，外围元件少，制作简单，音质却出乎意料的好。采用一块双路音频放大集成电路。其主要特点是效率高、耗电省，静态工作电流典型值只有6mA左右，该集成电路的电压适应能力强(1.8V~15VDC)，即使在1.8V低电压下使用，仍会有约100mW的功率输出，具体如图所示。

图6话筒功放电路图

工作原理

驻极体话筒MIC将拾取的声音信号转换成电信号后，经C2和W从U1的②脚引入，经U1音频放大后，推动喇叭发音。本机接成BTL输出电路，这对于改善音质，降低失真大有好处，同时输出功率也增加了4倍，当3V供电时，其输出功率为350mW。
