陶瓷PTC热敏电阻属于半导体器件吗

热敏电阻器是一种对温度变化比较敏感的电子元器件，有正温度系数热敏电阻器（PTC）和负温度系数热敏电阻器（NTC）两种。除了基于高分子材料的PPTC外，大多数热敏电阻均采用电子陶瓷材料制成，并不属于半导体器件。

其中，陶瓷PTC热敏电阻具有两种功能，可复位保险丝、电流控制。使用陶瓷材料意味着在短路后具有高可靠性和快速保护，使用寿命长，让客户能够使设备变得更安全且免维护。

PTC耐温特性

陶瓷PTC器件实现了涉及“可复位保险丝作为过流保护器”和“电流控制器件”的某种功能。PTC表示在正常工作期间PTC电阻值稳定的耐温特性，但电阻从给定温度（称为居里温度）呈指数上升。其独特的特征是由陶瓷晶界的电子特性产生的。晶界电阻在较低温度下保持稳定。然而，当器件温度升高时，晶界的电阻会上升。

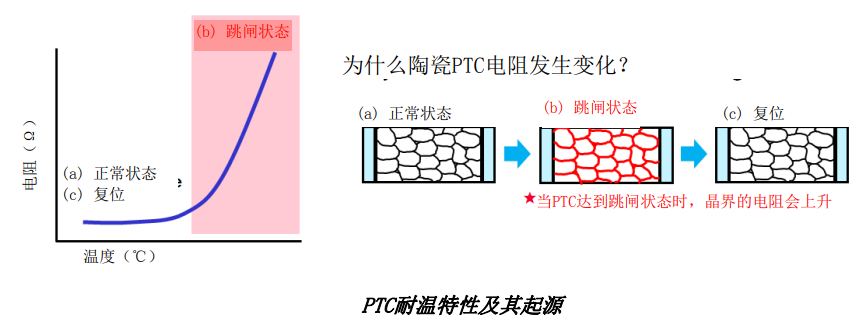

PTC耐温特性及其起源

用于短路保护装置的“可复位保险丝”动作迅速，当异常电流通过时可保护电路，其工作原理与保险丝相似，这些产品在过电流消除后自动返回初始状态，并且可以重复使用。

电流-电压特性

在正常工作中，PTC电阻低且稳定，其性能类似于PTC电流随着施加电压的增加而增加的简单电阻器，只有PTC器件的温度也由于其自身温度上升而开始上升，因为W = I2R。PTC器件的温度达到居里温度后，PTC电流会随着施加电压的增加而减小，该区域称为跳闸状态。

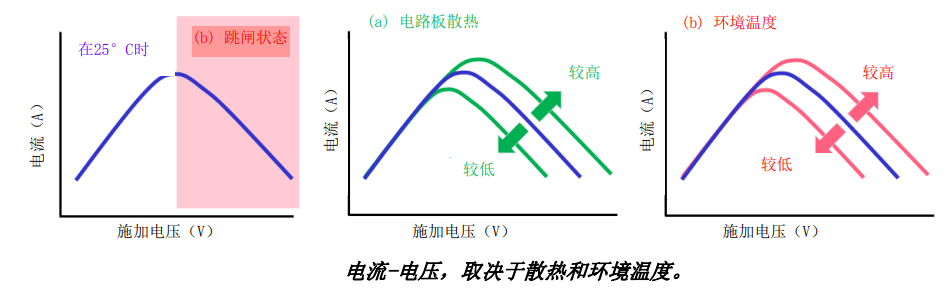

PTC热敏电阻电流-电压特性，取决于散热和环境温度

电流-电压，取决于散热和环境温度

电流-时间特性

当可将PTC器件带入跳闸状态的突入电流通过PTC 器件时，PTC将立即抑制电流。而且，将突入电流下降至一半的周期确定为“工作时间”。此工作时间取决于突入电流值和环境温度。具体而言，当施加较大突入电流或环境温度设置较高时，工作时间会较短。

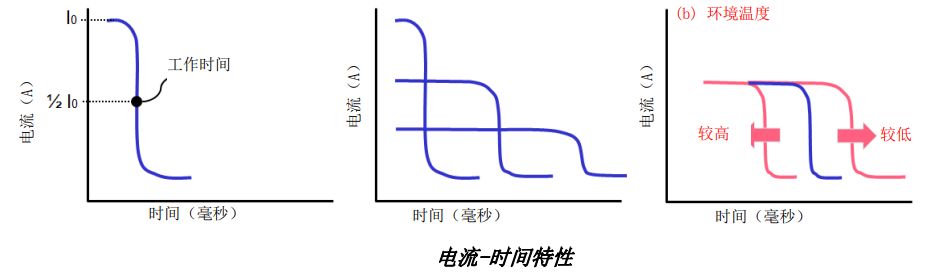

PTC热敏电阻电流-时间特性曲线

电流-时间特性曲线

陶瓷PTC的特征

陶瓷PTC具有源自电子特性的陶瓷晶界的电阻变化而引起的耐温特性。陶瓷PTC的特性表明，当PTC重复地从跳闸状态返回初始状态时非滞后电阻不会发生变化。因此，PTC器件在焊接和开关负载测试后的电阻变化导致较小数值。

从事电路设计时，工程师可从电路电压、电流两个角度出发，为系统选择适当的PTC元件。这时，一些主要的设计考虑包括：最大电压、正常电流、异常电流等，具体应以厂家提供的规格书为准。
