在数字电路中，基础逻辑门最后一个为非门，非门又叫反向器，是将输入信号取反然后输出。

其非门又叫做反闸（nou  gate)又叫做not门，其只有一个输入端与一个输出端，关系为：

当输入为0时，输出为1

当输入为1时，输出为0

在模拟电路中，三极管与场效应管也可以制作成为非门，即OC门。

非门的符号如图所示：

即非门共有3种逻辑符号：形状特征型符号（ANSI/IEEEStd 91-1984）、IEC矩形国标符号（IEC 60617-12）和DIN符号（DIN 40700）。

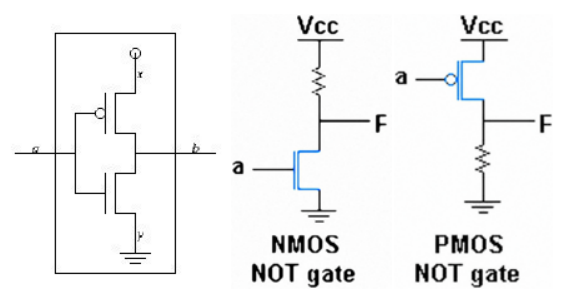

同样非门可以用CMOS逻辑和TTL逻辑，也可以通过NMOS逻辑、PMOS逻辑。

如图所示：

非门又叫做集电极开路输出或漏级开路输出，其输出没有高电平需要加上拉电阻实现带载。

如果讲非门的输入输出关系写为运算式即：F=

A的上面的一横杠代表非。

下面说一下非门的真值表

非门是三大基础逻辑门中，逻辑最为简单，实现就为方便的一个逻辑门。其波形图在这里就不做介绍。为什么？太简单。

下面简单介绍一下非门的集成芯片

以最具代表性的CMOS非门集成电路是CD4069，进行简单的讲解。

其实物图如图所示：

cd4069是6反相器电路，由六个COS/MOS反相器电路组成。此器件主要用作通用反相器、即用于不需要中功率TTL驱动和逻辑电平转换的电路中，（非门，1输入、1输出）主要用于数字电路中反相的作用。

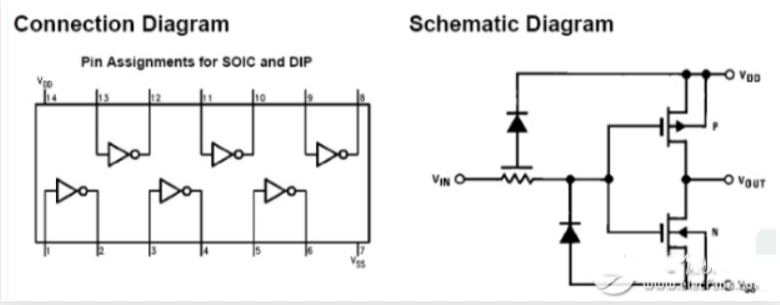

内部结构即针脚定义如图所示：

这就是关于非门的逻辑电路即集成芯片的讲解，那么缓冲器与非门一样吗？

其中缓冲器与非门几乎是兄弟，因为其外形实在太相似了，下面来看一下缓冲器的符号：

其缓冲器又称为（buffer）门即buffer，其逻辑关系为：

当输入为0时，输出也为0

当输入为1时，输出以为1

那么这个门电路没有任何逻辑运算，他与非门也只差一个小圈圈，其作用是什么？

缓存的功能为：用来放大或增强电压或讯号电流，来达到功率增加其驱动能力。

什么意思？上图：

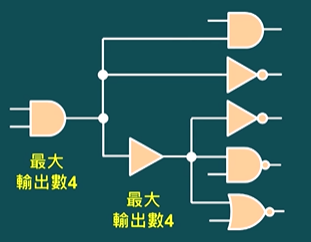

如图所示，这是一个四输出的逻辑门，而其负载有5个门电路，显然会发生驱动力不足，那么可以在输出端前串联一个缓冲器，如图所示：

这样可以将四输出逻辑门的驱动能力增强。这就是缓冲器的作用，当然这是最简单的缓存器，也可以用三态逻辑门，来制作缓冲器。

这就是关于非门及基本缓冲器的逻辑讲解，那么有人会问，缓冲器的真值表呢？

其实缓冲器如果是基础缓冲器，输入是什么，输出就是什么。如果非要缓冲器的真值表的话，那么如表所示：
