使用运算放大器构成5V转3.3V的降压电路设计介绍

返回列表来源:壹芯微 发布日期 2022-11-19 浏览:-

此技巧使用运算放大器衰减从 5V 至 3.3V 系统的信号幅值。

要将 5V 模拟信号转换为 3.3V 模拟信号,最简单的方法是使用 R1:R2 比值为 1.7:3.3 的电阻分压器。然而,这种方法存在一些问题。

1)衰减器可能会接至容性负载,构成不期望得到的低通滤波器。

2)衰减器电路可能需要从高阻抗源驱动低阻抗负载。

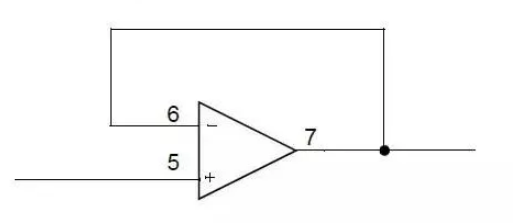

无论是哪种情形,都需要运算放大器用以缓冲信号。所需的运放电路是单位增益跟随器 (见图1)。

电路输出电压与加在输入的电压相同。

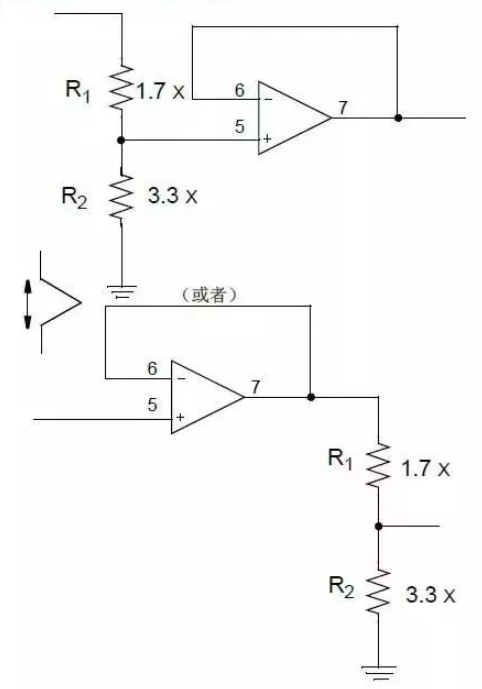

为了把 5V 信号转换为较低的 3V 信号,我们只要加上电阻衰减器即可。

如果电阻分压器位于单位增益跟随器之前,那么将为 3.3V 电路提供最低的阻抗。此外,运放可以从3.3V 供电,这将节省一些功耗。如果选择的 X 非常大的话, 5V 侧的功耗可以最大限度地减小。

如果衰减器位于单位增益跟随器之后,那么对 5V源而言就有最高的阻抗。运放必须从 5V 供电,3V 侧的阻抗将取决于 R1||R2 的值。
