使用万用表测试整流桥堆好与坏

什么是整流桥?整流桥是把四只整流二极管(将电流转换为直流电能半导体元件)按桥式结构串联，串联起来后封装在一起（塑料封装），跟四只整流二极管组成的桥式整流器一样，整流桥具有有正负之分，其中—对脚为直流电压缩出端。—般接负载或经滤波、稳压后接负载，并供给负载直流能量。

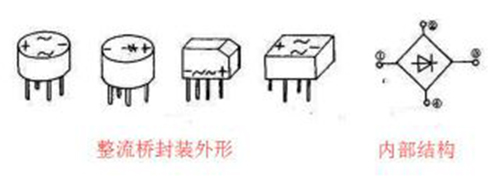

整流桥外形及内部结构图

上图所示是整流桥的封装外形及它的内部构造。而整流桥如何进行调试跟维修，具体看下面。

1、挨个测量，也叫逐个测量法

二极管的特性应该都清楚（反向电阻大、正向电阻小），二极管的好坏，用万用表就可以测出。在一文识别二极管及二极管好坏测量中末尾出此前介绍过，不理解的可以去看下，较为通俗易懂，这边就不再重复此前介绍的。具体如下:

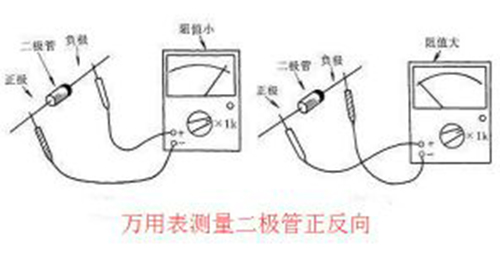

万用表测量二极管好坏图示正常情况下测量阻值范围比对。

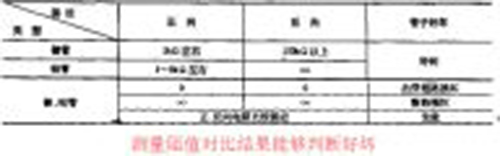

上图表为测量数据得出的电阻值及判断范围，大家可以用测量后的数据进行比对。

上述方法检测整流桥堆详细可靠，但测试过程较繁琐。这里再介绍一种简单方法，只得测三次即可确定桥堆的好坏。

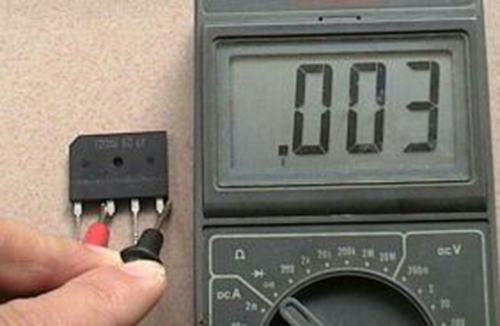

用万用表测量整流桥引脚

在文中图一内部结构处所示，将万用表置R×10k档.测量交流电源输入端②脚、④脚间的正反向电阻，由电路结构可知，无论两表笔怎样连接测量，对于一只性能良好的桥堆，其②脚、④脚间的正反向电阻均应很大，因每次测量总有二极管是反向运用状态;假如测得正反向电阻较小(如只有几千欧)时，则说明娇堆中有一只或多只二极管有击穿或漏电现象，不能再使用了。

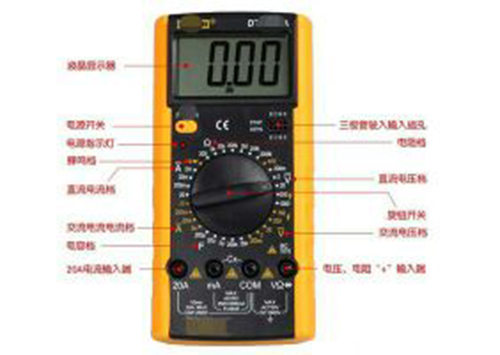

万用表各部位功能说明

当然，靠此类方法可能无法完全判断桥堆中具体哪只管子损坏。所以，还应该继续测量直流输出端①脚、③脚间的正向电阻，方法是：万用表置R×1k档，红表笔接③脚.黑表笔接①脚，如果此时测出的正向电阻略比单只二极管正向电阻大，说明桥准正常，如果正向电阻接近单只二极管的正向电阻，说明桥堰中有一只或两只(两臀)二极管击穿;如果正向电阻较大，比两只二极管正向电阻大很多，说明桥准中的二极管有正向电阻变大或有开路性故障。

通过桥准管脚位置的判别（以下引脚位均为图1内部结构所标引脚位）

由图片内部结构可知，管脚位置已标明在桥堆的外壳上，一看便可确定，但有的桥堆标记不清，或标记有错误时，就不能盲目接入电路，否则会烧毁桥堆和其它元器件，对比就须用万用表判定桥堆管脚的准确位置。

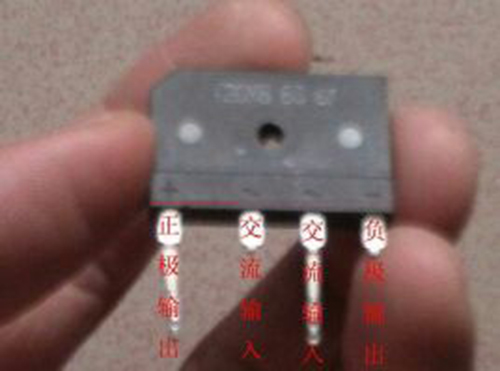

整流桥各脚功能及符号标记（图引脚位≠文中引脚位）

判别方法是：先找出直流输出正极(即③脚)端，假定某只脚为③脚.万用表置R×1K档，红表笔按③脚，用黑表笔分别去接①脚、②脚、④脚，如果三次均有较小阻值(导通电阻)则说明假定是正确的，即③脚为桥堆的直流输出正极，如果三次测试中，有一脚通或全不通，则说明假定是错纳，需另假定②脚重新测试，直到找到真正的②脚为止。

找到③脚后，其余备脚便好确定了：仍用红表笔接③脚，用黑表笔分别测试另三只脚的正向电阻，其中阻值最大的那只脚印为直流电压输出端的负极，剩下两只脚为交流输入端，没有正负极性之分。(这里使用的指针式万用表，如果您使用的是数字万用表，还可以用二极管测试档，但注意数字式万用表红表笔接内电池正极，所以表笔顺序与上述方法相反。)
