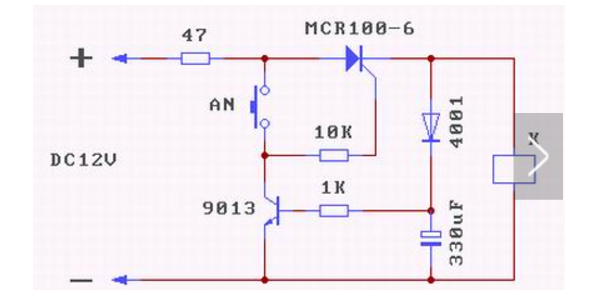

单键自锁开关

单键自锁开关说明

1、上电不动作。

2、按钮按下后再释放，继电器吸合。

3、按钮长按时，继电器释放，松开后继电器吸合。

4、按钮点按时：继电器释放 ←→ 吸合循环动作。

5、因为47Ω电阻有压降，继电器可以用DC9V的。

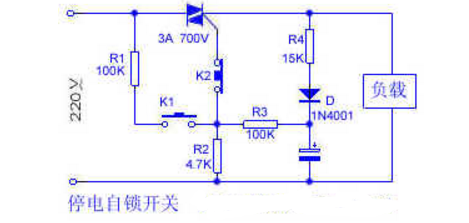

9：简单的停电自锁开关

电网供电正常时，它象普通开关一样使用。按一下K1，220V交流电经R1和R2分压给双向可控硅提供一触发电压，使双向可控硅导通。可控硅导通后，在电源电压正半周期间，少量电流经R4、D向C充电，同时经R3、R2分压触发可控硅；在负半周期间，C向R3和R2放电并触发双向可控硅，这样使双向可控硅继续导通，保证负载正常工作。一旦电网突然停电，C上的电荷经R3和R2放电。在电网恢复供电后，由于K1常开，C上又无电压，不能使双向可控硅触发导通，电路呈断开自锁状态，因此没有电流流过负载。只有重按一下K1，负载才能正常工作，从而有效地防止了因断电后恢复供电造成的浪费和事故。常闭按钮K2用于正常供电情况下关断电路。
