利用万用表RXl档判定双向可控硅电极的方法，同时还检查触发能力。

判定T2极

G极与T1极靠近，距T2极较远。因此，G—T1之间的正、反向电阻都很小。在肦Xl档测任意两脚之间的电阻时，只有在G-T1之间呈现低阻，正、反向电阻仅几十欧，而T2-G、T2-T1之间的正、反向电阻均为无穷大。这表明，如果测出某脚和其他两脚都不通，就肯定是T2极。另外，采用TO—220封装的双向可控硅，T2极通常与小散热板连通，据此亦可确定T2极。

区分G极和T1极

（1）找出T2极之后，首先假定剩下两脚中某一脚为Tl极，另一脚为G极。

（2）把黑表笔接T1极，红表笔接T2极，电阻为无穷大。接着用红表笔尖把T2与G短路，给G极加上负触发信号，电阻值应为十欧左右，证明管子已经导通，导通方向为T1一T2。再将红表笔尖与G极脱开（但仍接T2），若电阻值保持不变，证明管子在触发之后能维持导通状态。

双向可控硅相位控制

TRIAC的相位控制与SCR很类似，可用直流信号，交流相位信号与脉波信号来触发，所不同者是V T1-T2负电压时，仍可触发TRIAC。TRIAC能双向导通，在正负半周均能触发、可作为全波功率控制之用，因此TRIAC除具有SCR的优点，更方便于交流功率控制。

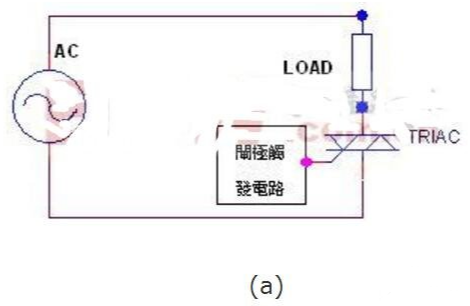

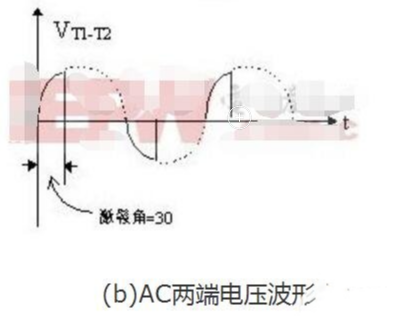

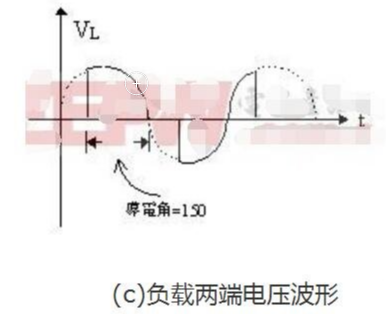

图（a）为TRIAC相位控制电路，只适当的调整RC时间常数即可改变它的激发角;图（b）、（c）分别是激发角为30度时的VT1-T2及负载的电压波形，一般TRIAC所能控制的负载远比SCR小，大体上而言约在600V、40A以下。
