双向可控硅触发电路

双向可控硅是一种功率半导体器件，也称双向晶闸管，在单片机控制系统中，可作为功率驱动器件，由于双向可控硅没有反向耐压问题，控制电路简单，因此特别适合做交流无触点开关使用。双向可控硅接通的一般都是一些功率较大的用电器，且连接在强电网络中，其触发电路的抗干扰问题很重要，通常都是通过光电耦合器将单片机控制系统中的触发信号加载到可控硅的控制极。为减小驱动功率和可控硅触发时产生的干扰，交流电路双向可控硅的触发常采用过零触发电路。过零触发是指在电压为零或零附近的瞬间接通。由于采用过零触发，因此上述电路还需要正弦交流电过零检测电路。

1 过零检测电路

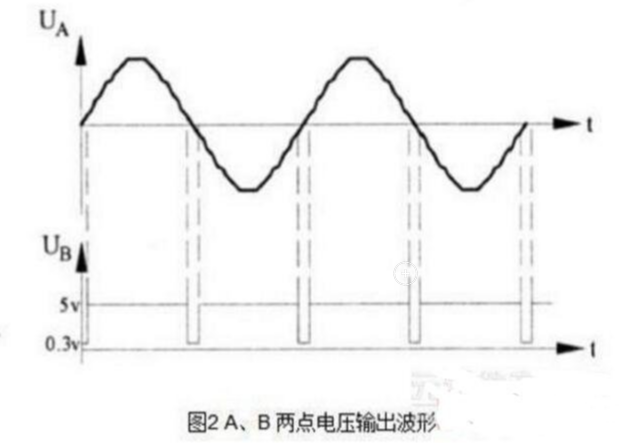

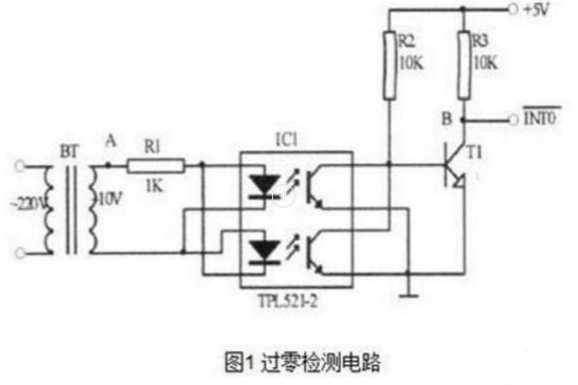

电路设计如图1 所示，为了提高效率，使触发脉冲与交流电压同步，要求每隔半个交流电的周期输出一个触发脉冲，且触发脉冲电压应大于4V ，脉冲宽度应大于20us.图中BT 为变压器，TPL521 - 2 为光电耦合器，起隔离作用。当正弦交流电压接近零时，光电耦合器的两个发光二极管截止，三极管T1基极的偏置电阻电位使之导通，产生负脉冲信号，T1的输出端接到单片机80C51 的外部中断0 的输入引脚，以引起中断。在中断服务子程序中使用定时器累计移相时间，然后发出双向可控硅的同步触发信号。过零检测电路A、B 两点电压输出波形如图2 所示。

2 过零触发电路

电路如图3所示，图中MOC3061为光电耦合双向可控硅驱动器，也属于光电耦合器的一种，用来驱动双向可控硅BCR 并且起到隔离的作用，R6 为触发限流电阻，R7为BCR门极电阻，防止误触发，提高抗干扰能力。当单片机80C51 的P1. 0 引脚输出负脉冲信号时T2 导通，MOC3061 导通，触发BCR 导通，接通交流负载。另外，若双向可控硅接感性交流负载时，由于电源电压超前负载电流一个相位角，因此，当负载电流为零时，电源电压为反向电压，加上感性负载自感电动势el 作用，使得双向可控硅承受的电压值远远超过电源电压。虽然双向可控硅反向导通，但容易击穿，故必须使双向可控硅能承受这种反向电压。一般在双向可控硅两极间并联一个RC阻容吸收电路，实现双向可控硅过电压保护，图3 中的C2 、R8 为RC 阻容吸收电路。

双向可控硅十大使用准则

准则1：为了导通闸流管（或双向可控硅），必须有门极电流≧IGT，直至负载电流达到≧IL。这条件必须满足，并按可能遇到的最低温度考虑。

准则2：要断开（切换）闸流管（或双向可控硅），负载电流必须间，使能回复至截止状态。在可能的最高运行温度下必须满足上述条件。

准则3：设计双向可控硅触发电路时，只要有可能，就要避开3+象限（WT2-，+）。

准则4：为减少杂波吸收，门极连线长度降至最低。返回线直接连至MT1（或阴极）。若用硬线，用螺旋双线或屏蔽线。门极和MT1间加电阻1kΩ或更小。高频旁路电容和门极间串接电阻。另一解决办法，选用H系列低灵敏度双向可控硅。

准则5：若dVD/dt或dVCOM/dt可能引起问题，在MT1和MT2间加入RC缓冲电路。若高dICOM/dt可能引起问题，加入一几mH的电感和负载串联。另一种解决办法，采用Hi-Com双向可控硅。

准则6：假如双向可控硅的VDRM在严重的、异常的电源瞬间过程中有可能被超出，采用下列措施之一：负载上串联电感量为几μH的不饱和电感，以限制dIT/dt；用MOV跨接于电源，并在电源侧增加滤波电路。

准则7：选用好的门极触发电路，避开3+象限工况，可以最大限度提高双向可控硅的dIT/dt承受能力。

准则8：若双向可控硅的dIT/dt有可能被超出，负载上最好串联一个几μH的无铁芯电感或负温度系数的热敏电阻。另一种解决办法：对电阻性负载采用零电压导通。

准则9：器件固定到散热器时，避免让双向可控硅受到应力。固定，然后焊接引线。不要把铆钉芯轴放在器件接口片一侧。

准则10：为了长期可靠工作，应保证Rthj-a足够低，维持Tj不高于Tjmax，其值相应于可能的最高环境温度。
