SOT-363封装开关二极管参数与性能之让电路设计更具灵活性

能快速进行切换，具有很短的反向恢复时间（Trr）是我们对开关二极管（Switching Diode）的基本要求。在最新的开关电路、限幅电路、检波电路中，不仅对开关二极管性能要求越来越高，就连外形也不再使用传统的DO封装，而是采用SOT-23、SOT-363等与三极管一样的封装。

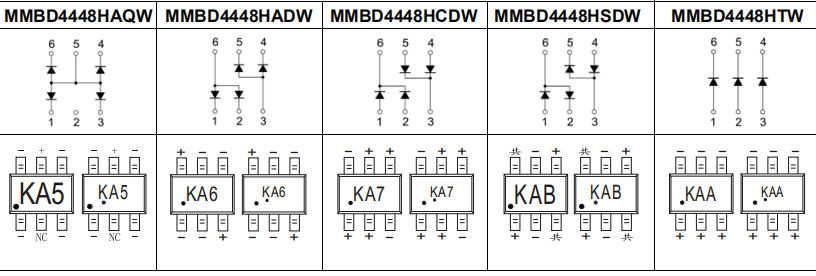

SOT-363开关二极管的内部结构

一些流行的做法是按照一定的逻辑，将多只二极管封装在一个壳体内，让用户的电路设计更具灵活性。

下面是一些典型SOT-363开关二极管参数：

型号：MMBD4448HAQW/HADW/HCDW/HSDW/HTW

非重复反向峰值电压：Vrm=100V

可重复反向峰值电压：Vrrm=80V

反向峰值工作电压：Vrwm=80V

直流阻断电压：Vr=80V

RMS反向电压：Vr（rms）=57V

正向连续电流：Ifm=500mA

平均输出电流：Io=250mA

非重复峰值正向突波电流：Ifsm=2.0A（@t=8.3ms）

功耗：Pd=200mA

热阻（结温到室温）：Roja=625W/℃

存储温度：Tstg为-55~+150℃

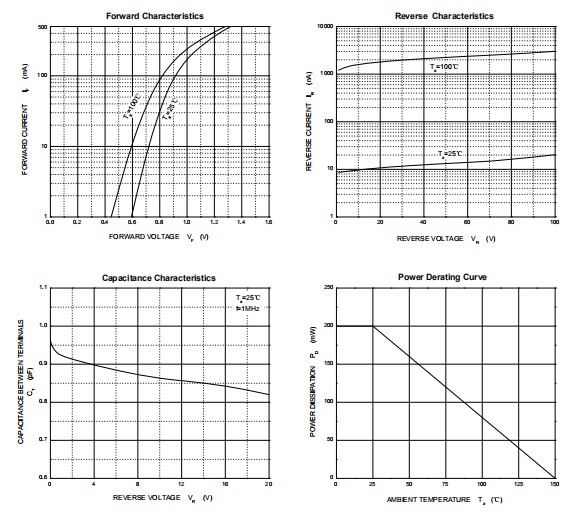

SOT-363卷盘包装开关二极管性能

MMBD4448开关二极管正向压降为0.62-0.72V，反向击穿电压V（br）大于80V，零偏压电容Cr小于3.5pF，反向恢复时间Trr不超过4ns。

MMBD4448开关二极管采用SOT-363卷盘包装，每卷装载3000个元件。总的来说，MMBD4448开关二极管具有开关速度快，功耗低和超小封装特点，适合通用的开关和电源应用。
