三极管稳压电路的原理介绍
三极管稳压电路是一种利用晶体三极管的放大特性和基-射极间的电压稳定特性来稳定输出电压的电路。在电子技术中,稳压电路的作用是将不稳定的输入直流电压转换为稳定的输出直流电压,以供给电子设备使用。三极管稳压电路因其简单、成本低廉而被广泛应用于各种电源供应场合。

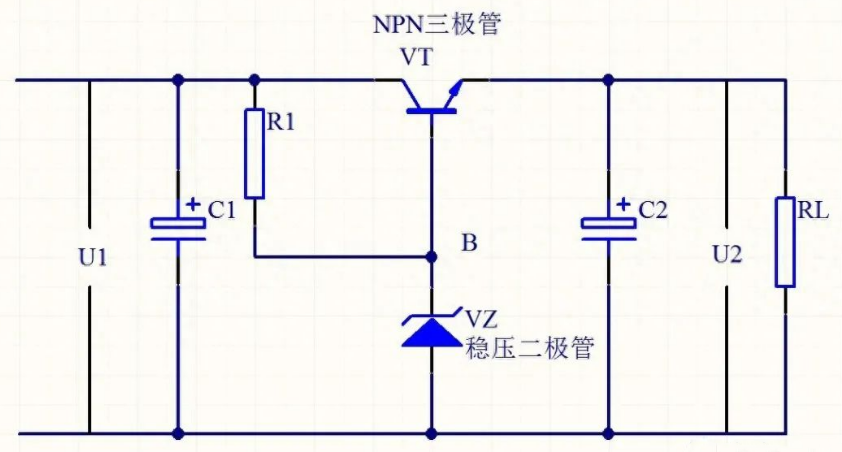

当输入电压U1上升时,电容器C1两端的电压也将随之增加。由于U1的增加导致通过电阻R1和并联的稳压二极管VZ的电流增大,R1两端的电压相应提高。然而,稳压二极管在击穿后会保持其两端电压不变,因此B点的电位UB将维持稳定。
晶体管VT的基极电压由此保持不变,导致基极电流Ib维持恒定。集电极电流Ic,作为β(晶体管的直流电流放大系数)与Ib乘积的结果,也将因此不发生变化。
由于Ic保持不变,C2上的充电电压U2也将维持稳定。这样,即使输入电压U1有所上升,输出电压也能保持不变,实现稳压功能。这就是该电路维持输出电压稳定的整个过程。
稳压电路的性能指标
稳定性:稳压电路能够抵抗输入电压变化和负载变化的能力。
输出电压精度:输出电压与设计值之间的偏差。
纹波抑制比:衡量稳压电路对输入电压纹波的抑制能力。
效率:输出功率与输入功率之比,三极管稳压电路的效率受到三极管饱和压降的影响。
