三极管交越失真的方法解析

推挽电路也可以简单认为是一个电流放大电路，其具备较好的电流输出能力。但是其在处理交流信号时，会存在交越失真的问题(如图1所示)。这极大地限制了推挽电路的工作环境及范围。

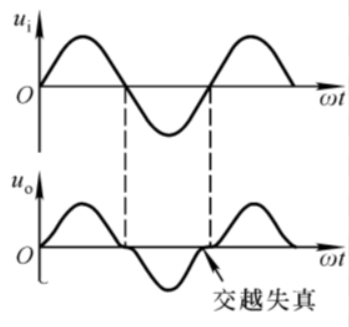

图1.1

图1.2

交越失真产生的原因如下：

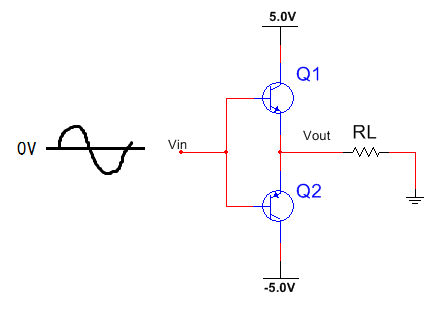

图2

图2为推挽电路的基本结构，假设该电路现工作在双电源状态，若需要上管Q1导通，其需要满足的条件之一为：Vin>0.6V，相同的，若下管需要导通，则Vin<-0.6V。这即说明，推挽电路会存在一个导通盲区，即当“-0.6V

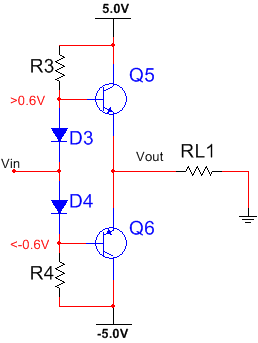

为解决该问题，可以利用二极管的导通压降进行电压补偿，如图3所示：

图3

其中的电阻R1和R2是为了给二极管提供一个导通回路，同时为三极管提供工作电流。

由于二极管的工作特性，其可以修复推挽电路的“导通盲区”。现假设输入信号“0.6V

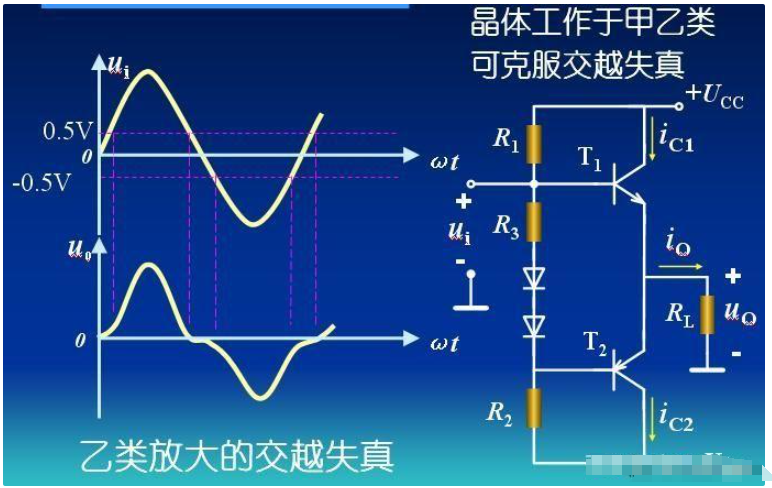

图4

所以此时的“交越失真”现象得以改善。但是由于元器件的电气特性以及温度特性等因素，其中的参数不可能达到理论值，所以“交越失真”的现象仍会存在，只是被改善了。
