三极管工作原理分析

返回列表来源:壹芯微 发布日期 2020-10-19 浏览:-

三极管工作原理分析

三极管,全称为半导体三极管,是一种能控制导通的半导体元件。

作用:能以小电流控制大电流。

三极管分类

主要有:单极型和双极型。

作用类型分:放大电路信号(交流)和作开关管。

结构类型分:NPN型和PNP型。

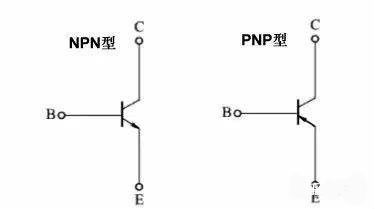

下面附上一张结构图

三极管工作原理

C为集电极,B为基极,E为发射极

工作原理

当集电极C有电流输入,同时基极B导通电压大于或等于导通电压时(硅管为0.7V,锗管为0.3V),集电极C和发射极E形成导电沟道,进而导通。形象点可以把三极管比喻成一个水龙头,水龙头拧紧的时候,是没有任何水流出的,当你开始慢慢的把水龙头拧大的时候,出水量也会随之增加。

下面就讲一下三极管的三个工作状态

先发上一张图

三极管工作原理

截止状态

当加在三极管发射结的电压小于PN结的导通电压,基极电流为零,集电极电流和发射极电流都为零,三极管这时失去了电流放大作用,集电极和发射极之间相当于开关的断开状态,我们称三极管处于截止状态。

放大状态

当加在三极管发射结的电压大于PN结的导通电压,并处于某一恰当的值时,三极管的发射结正向偏置,集电结反向偏置,这时基极电流对集电极电流起着控制作用,使三极管具有电流放大作用。

饱和状态

当加在三极管发射结的电压大于PN结的导通电压,并当基极电流增大到一定程度时,集电极电流不再随着基极电流的增大而增大,而是处于某一定值附近不怎么变化,这时三极管失去电流放大作用,集电极与发射极之间的电压很小,集电极和发射极之间相当于开关的导通状态。三极管的这种状态我们称之为饱和导通状态。

其中有一个地方是值得注意的,三极管的截止状态并不是真的截止,集电极C和发射极E之间仍然有着较少的电流流过,详情如上图(导通电压以下都为截止区)。

理论公式

Ie=Ib+Ic(发射极e的电流等于集电极c加上基极b,其中因为基极电流较小,也可以表示为Ie=Ic)

lc>>Ib,Ic~le(约等)
