1.三电平电路工作原理

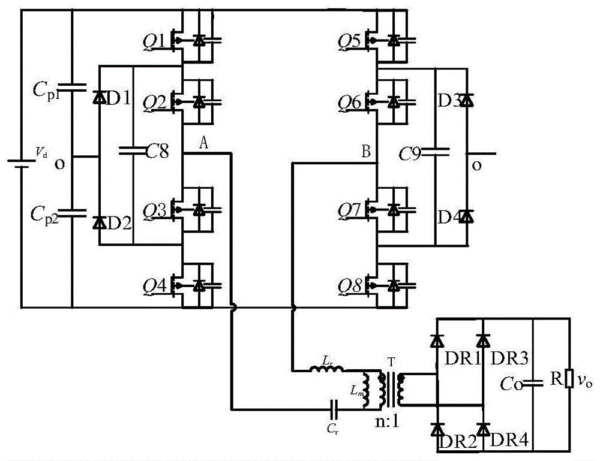

TL整流器主电路如图1所示，由8个开关管V11～V42组成三电平桥式电路。假定u1=u2=ud/2，则每只开关管将承担直流侧电压的一半。

以左半桥臂为例，1态时，当电流is为正值时，电流从A点流经VD11及VD12到输出端；当is为负值时，电流从A点流经V11及V12到输出端，因此，无论is为何值，均有uAG=uCG=+ud/2，D1防止了电容C1被V11(VD11)短接。同理，在0态时，有uAG=0；在－1态时，有uAG=uDG=－ud/2，D2防止了电容C2被V22(VD22)短接。

右半桥臂原理类似，因此A及B端电压波形如图2所示，从而在交流侧电压uAB上产生五个电平：+ud，+ud/2，0，－ud/2，－ud。

每个半桥均有三种工作状态，整个TL桥共有32=9个状态。分别如下：

状态0(1,1)开关管V11，V12，V31，V32开通，变换器交流侧电压uAB等于0，电容通过直流侧负载放电，线路电流is的大小随主电路电压us的变化而增加或减小。

状态1(1,0)开关管V11，V12，V32，V41开通，交流侧输入电压uAB等于ud/2，输入端电感电压等于us－u1。电容C1电压被正向(或反向)电流充电(u1<us，或放电us<u1)，C2通过直流侧负载放电。

状态2(1,－1)开关管V11，V12，V41，V42开通，输入电压uAB=ud，正向(或反向)电流对电容C1及C2充电(或放电)，由于输入电感电压反向，电流is逐渐减小。

状态3(0,1)开关管V12，V21，V31，V32开通，交流侧输入电压uAB等于－ud/2，输入电感上电压等于us+u1。电容电压被正向(或反向)电流充电(或放电)。

状态4(0,0)开关管V12，V21，V32，V41开通，输入端电压为0，电容通过直流侧负载放电，线路电流is的大小随主电路电压us的变化而增加或减小。

状态5(0,－1)开关管V12，V21，V41，V42开通，交流侧电压为ud/2，正向(或反向)电流对电容C2充电(或放电)，电容C1通过负载电流放电。

状态6(－1,1)开关管V21，V22，V31，V32开通，uAB=－ud，正向(或反向)线电流对两个电容C1及C2充电(或放电)，由于升压电感电压正向，线电流将逐渐增加。

状态7(－1,0)开关管V21，V22，V32，V41开通，交流侧电压电平为－ud/2，正向(或反向)电流对电容C2充电(或放电)，电容C1通过负载电流放电。

状态8(－1,－1)开关管V21，V22，V41，V42开通，输入端电压为0，升压电感电压等于us，两个电容C1及C2均通过负载电流放电。电流is根据电压us的变化而增加(或减小)。

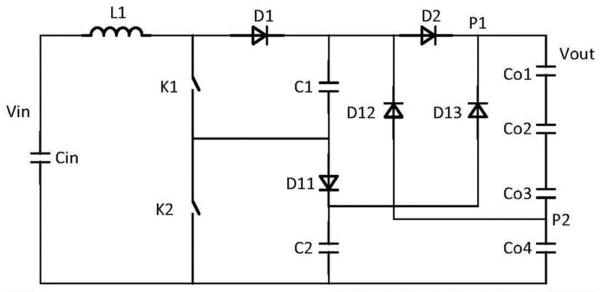

2.三电平电路的发展趋势

近几年来，多电平逆变器成为人们研究的热点课题。三电平逆变器是多电平逆变器中最简单又最实用的一种电路。三电平逆变器与传统的两电平逆变器相比较主要优点是器件具有2倍的正向阻断电压能力，并能减少谐波和降低开关频率，从而使系统损耗减小，使低压开关器件可以应用更广泛。随着 新型电力电子器件及DSP 智能控制芯片的迅速普及，这一技术必将在大功率应用场合大显身手。

IGCT 和高压IGBT等新型器件近来的发展使PWM逆变器在工业及牵引应用中成本降低的同时性能也得到改善。传统直流电流源供电及直流电压源供电GTO逆变器正逐渐被使用IGCT及IGBT的两电平或三电平PWM逆变器所取代，随着减少电磁和噪声等环境标准的提高，三电平逆变器方案必将得到广泛的应用。
