热敏电阻线性化电流限制介绍

包含热敏电阻的阻性网络用于对DC-DC转换器的限流输入（ILIM）进行温度补偿。

降压型DC-DC转换器设计的最新进展已经消除了检流电阻，而是用压降代替低侧MOSFET（同步整流器）两端。这种拓扑结构节省了检测电阻的成本和空间，并适度提高了效率。然而，新方法提出的一个折衷方案是电流限制值，该值主要由MOSFET的导通电阻决定，而导通电阻与温度高度相关。

幸运的是，新的DC-DC转换器提供了一个引脚，允许调整限流阈值。通过根据温度改变此阈值，可以对电路的输出电流限值进行温度补偿。使用热敏电阻即可轻松完成该任务，如图1所示。

图1.这种阻性网络温度补偿DC-DC转换器的限流输入（ILIM）。

U1的ILIM输入的线性输入范围为0.5V至2.0V，分别对应于50mV至200mV的限流门限。对于默认限流设置（100mV），电路在+7°C时具有5.25A电流限值。 然而，如图2所示，-9°C时的限值范围为40A至+6°C时的85A。

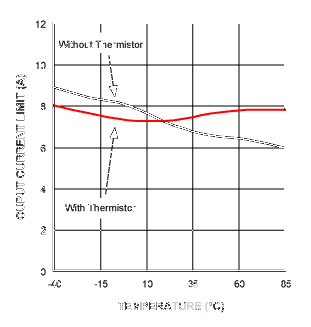

图2.图1电路的输出电流限值随温度的关系，在ILIM输入端有和没有热敏电阻补偿。

该设计的目的是使用基于热敏电阻的补偿电路来消除U1的温度变化。图1描述了几种可能的电阻/热敏电阻拓扑之一。首先，选择并表征热敏电阻。R1用于线性化热敏电阻，而选择R2和R3，使V的斜率和截距伊利姆与温度相比，直接补偿电流限值的温度变化。

校正后的输出特性（图2）所示曲线是热敏电阻固有的。虽然不是完全平坦的，但校正后的坡度比原来的坡度有了很大的改进，足以满足我们的目的。（您可以使用不同的热敏电阻或多个热敏电阻来实现更精确的补偿。该电路在室温或较冷的温度下提供更高的电流限制，同时在较高温度下满足其规格。
