如何正确使用三极管和MOS管

三极管与MOS管的正确应用

NPN型三极管

适合发射极接GND集电极接负载到VCC的情况。 只要基极电压高于射极电压（此处为GND）0.7V，即发射结正偏（VBE为正），NPN型三极管即可开始导通。 基极用高电平驱动NPN型三极管导通（低电平时不导通）； 基极除限流电阻外，更优的设计是，接下拉电阻10-20k到GND。

优点是：

使基极控制电平由高变低时，基极能够更快被拉低，NPN型三极管能够更快更可靠地截止

系统刚上电时，基极是确定的低电平

如下，左图所示。

PNP型三极管

适合发射极接VCC集电极接负载到GND的情况。 只要基极电压低于射极电压（此处为VCC）0.7V，即发射结反偏（VBE为负），PNP型三极管即可开始导通。 基极用低电平驱动PNP型三极管导通（高电平时不导通）； 基极除限流电阻外，更优的设计是，接上拉电阻10-20k到VCC。

优点是：

使基极控制电平由低变高时，基极能够更快被拉高，PNP型三极管能够更快更可靠地截止

系统刚上电时，基极是确定的高电平

如下，右图所示。

所以，如上所述：

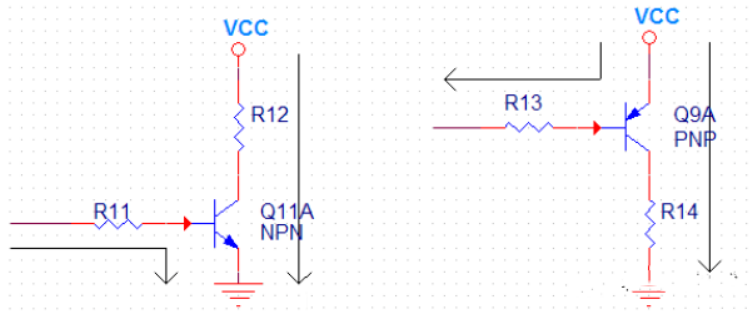

对NPN三极管来说，最优的设计是，负载R12接在集电极和VCC之间。 不够周到的设计是，负载R12接在射极和GND之间。

对PNP三极管来说，最优的设计是，负载R14接在集电极和GND之间。 不够周到的设计是，负载R14接在发射极和VCC之间。 这样，就可以避免负载的变化被耦合到控制端。 从电流的方向可以明显看出。

PMOS

适合源极接VCC漏极接负载到GND的情况。 只要栅极电压低于源极电压（此处为VCC）超过Vth（即Vgs超过-Vth），PMOS即可开始导通。 栅极用低电平驱动PMOS导通（高电平时不导通）； 栅极除限流电阻外，更优的设计是，接上拉电阻10-20k到VCC，使栅极控制电平由低变高时，栅极能够更快被拉高，PMOS能够更快更可靠地截止。

核磁共体

适合源极接GND漏极接负载到VCC的情况。 只要栅极电压高于源极电压（此处为GND）超过Vth（即Vgs超过Vth），NMOS即可开始导通。 栅极用高电平驱动NMOS导通（低电平时不导通）； 栅极除限流电阻外，更优的设计是，接下拉电阻10-20k到GND，使栅极控制电平由高变低时，栅极能够更快被拉低，NMOS能够更快更可靠地截止。

所以，如上所述：

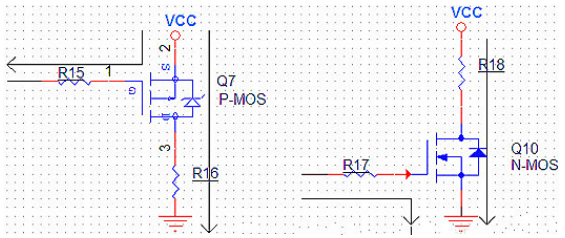

对PMOS来说，最优的设计是，负载R16接在漏极和GND之间。 不够周到的设计是，负载R16接在源极和VCC之间。

对NMOS来说，最优的设计是，负载R18接在漏极和VCC之间。 不够周到的设计是，负载R18接在源极和GND之间。

总结

为避免负载的变化被耦合到控制端（基极Ib或栅极Vgs）的精密逻辑器件（如MCU）中，负载应接在集电极或漏极。
