如何用双向可控硅触发电路的原理图介绍
当触发器件所需的栅极电流高于控制电路输出电流能力时,必须放大控制电路输出电流。例如,如今许多 MCU 的输出引脚的电流能力约为 30 mA。
借助 IGT,他们可以安全地切换高达 15 至 20 mA 的双向可控硅。如果具有 35 或 50 mA IGT 的 Triac 必须由此类 MCU 控制,则以下是两种解决方案。

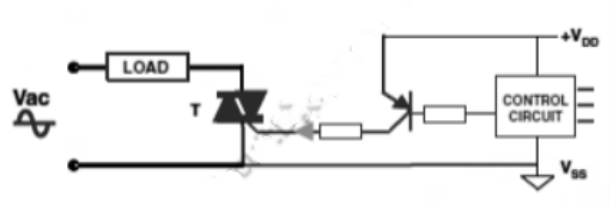

首先,并联使用多个 MCU 输出引脚(最好是在每个输出引脚和 Triac 栅极之间使用单独的栅极电阻,以确保每个引脚之间良好的电流重新分配)。其次,使用如下示意图所示的双极晶体管。
对于双极解决方案,唯一的方法是使用 PNP 晶体管来保持栅极电流。为了将其驱动参考设置为稳定的偏置,必须使用 PNP 晶体管,在本例中即为电源 (Vdd)。
这是正电源拓扑的另一个缺点。必须使用PNP晶体管代替NPN晶体管来放大控制电路输出电流。与 NPN 晶体管相比,PNP 晶体管的电流增益较低,但价格较高。
