如何用齐纳二极管设计稳压直流电源电路

什么是稳压直流电源？

稳压直流电源是一种能够提供稳定输出电压的直流电源。与交流电源不同，直流电源产生的电流方向始终不变，始终从正极流向负极。稳压直流电源通过内部的电子元件和电路，确保输出电压保持恒定，不受输入电压或负载变化的影响。

稳压直流电源的工作原理基于自动调节和反馈机制。当输入电压或负载发生变化时，稳压电路会自动调节输出电压，使其保持恒定。具体来说，当输入电压升高或负载变轻时，输出电压会相应升高或变轻，此时稳压电路会感应到这种变化，并自动减小输出电压，反之亦然。这种自动调节机制使得稳压直流电源能够提供稳定的输出电压，满足各种电子设备的需要。

稳压直流电源的应用非常广泛，几乎所有需要直流电源供电的电子设备都需要用到它。例如，在实验室中，稳压直流电源可以用于为各种电子设备和电路提供稳定的电源；在家用电器中，稳压直流电源可以确保电器正常工作并延长其使用寿命；在工业生产中，稳压直流电源可以用于控制各种自动化设备和生产线。

总之，稳压直流电源是一种能够提供稳定输出电压的直流电源设备。它的工作原理基于自动调节和反馈机制，通过调节输出电压来保持稳定。广泛应用于各种需要直流电源供电的电子设备和工业领域。

下面分享一个使用齐纳二极管的1.5V稳压直流电源电路设计，以及简单分析该电路图的工作原理。

使用齐纳二极管的1.5V稳压直流电源电路设计

获得稳压直流电源的成本有效方法是使用齐纳二极管作为稳压器设备。在本文中，使用齐纳二极管与桥式整流器一起设计和测试的 1.5v 稳压直流电源电路。在该电路中，1.5V 齐纳二极管用于调节未调节的 6V 直流电源并通过桥式整流器提供 1.5V。

众所周知，齐纳二极管或击穿二极管是一种 PN 二极管，专门设计用于在反向偏置条件下在击穿区域工作。取决于 PN 结掺杂水平，当达到某个指定电压时，该齐纳二极管会以反向偏压进行传导。这种操作称为齐纳击穿。

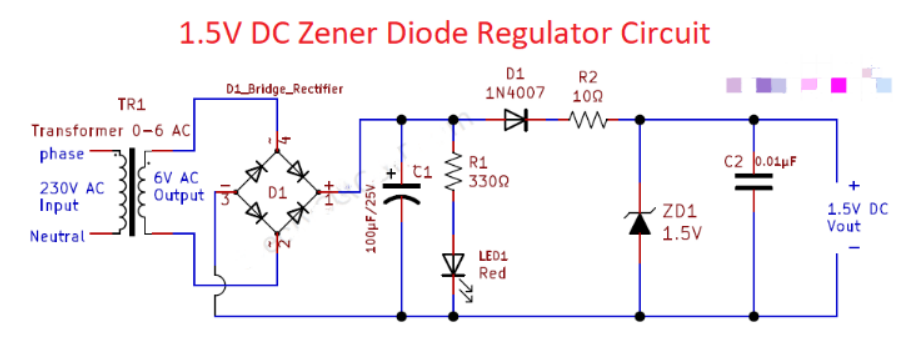

该电路从未稳压的直流电源提供恒定的稳压 1.5V 直流电源。这是一个独立的电源电路，因此通过使用降压变压器将直接 230V 市电电源降至 6V AC，然后桥式整流模块（或桥式形式的四个 1N4007 二极管）将 6V AC 转换为 6V DC 电源，然后该 DC 电源由电容器 C1 滤波，则 LED1 指示齐纳稳压器电路存在输入直流，这里二极管 1N4007 用作反向电源保护器件。

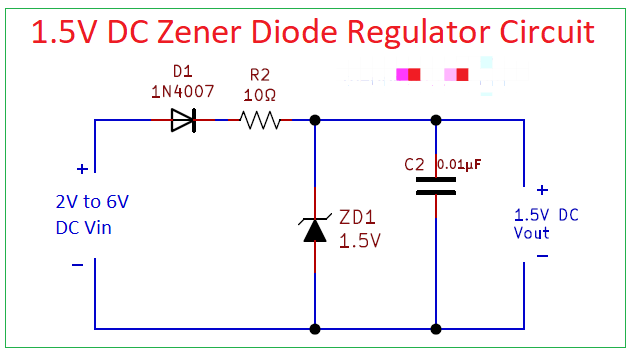

1.5V 齐纳二极管并联并反向偏置至未稳压直流电源。当该齐纳二极管的输入直流电源达到 1.5V 时，就会发生齐纳击穿，并且输出端仅允许 1.5V。电容器C2充当高频纹波滤波器。

如果您在直流电源电路中使用齐纳二极管，那么您可以直接将齐纳二极管连接到反向偏置以获得所需的稳压直流电源。在电路中实现齐纳二极管之前，我们必须查看最大输入和输出电压以及电流规格。
