判断三极管工作状态的方法

三极管具有三个工作状态，分别是截止状态、放大状态、饱和状态。根据三极管的管脚电压判断三极管工作状态的方法如下：

（1）NPN型三极管判断方法：

对于NPN型三极管，如果电压满足：集电极>基极>发射极为放大状态；如果发射极>基极，则为截止状态；如果发射极<基极，但集电极<基极，则为饱和状态。

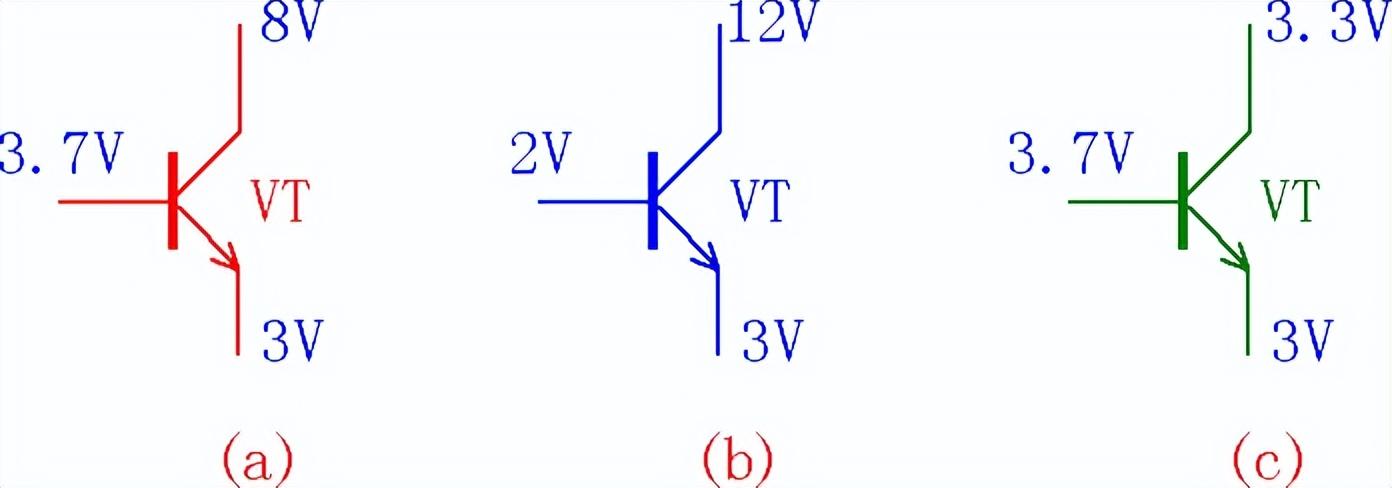

图1

如图1（a）所示，三极管基极电压=3.7V，发射极电压=3V，集电极电压=8V，所以集电极>基极>发射极，所以该三极管为放大状态。

如图1（b）所示，三极管基极电压=2V，发射极电压=3V，集电极电压=12V，所以发射极>基极，所以该三极管为截止状态。

如图1（c）所示，三极管基极电压=3.7V，发射极电压=3V，集电极电压=3.3V，所以发射极<基极，但集电极<基极，所以该三极管为饱和状态。

（2）PNP型三极管判断方法：

对于PNP型管，如果电压满足：集电极<基极<发射极才处于放大状态；如果发射极<基极，则为截止状态；如果发射极>基极，但是集电极>基极，则为饱和状态。

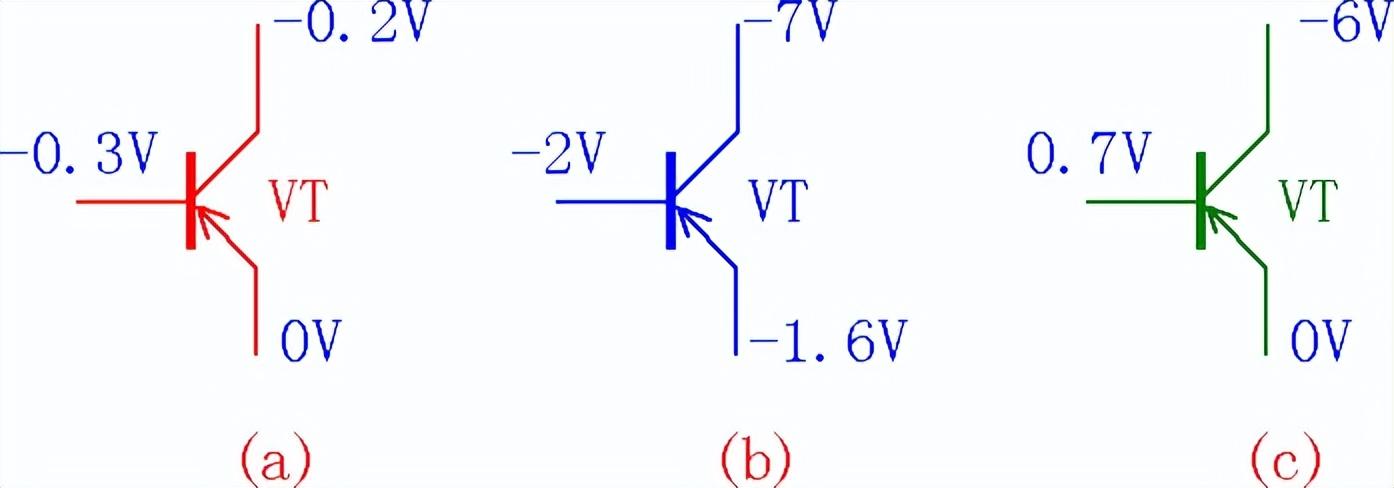

图2

如图2（a）所示，三极管基极电压=-0.3V，发射极电压=0V，集电极电压=-0.2V，所以发射极>基极，但是集电极>基极，所以该三极管为饱和状态。

如图2（b）所示，三极管基极电压=-2V，发射极电压=-1.6V，集电极电压=-7V，所以集电极<基极<发射极，所以该三极管为放大状态。

如图2（c）所示，三极管基极电压=0.7V，发射极电压=0V，集电极电压=-6V，所以发射极<基极，所以该三极管为截止状态。
