如何控制电路中的浪涌电流和过电压

返回列表来源:壹芯微 发布日期 2023-11-23 浏览:-

浪涌(Surge)也叫尖峰(Spike) ,是电路在遭受雷击、接通、断开感性负载或大型负载时产生的超出正常工作电压(或电流)的过电压(或过电流),是一种发生在微秒或纳秒时间内的剧烈脉冲。其中,过电压(或过电流)通常指超过正常值的2倍以上。

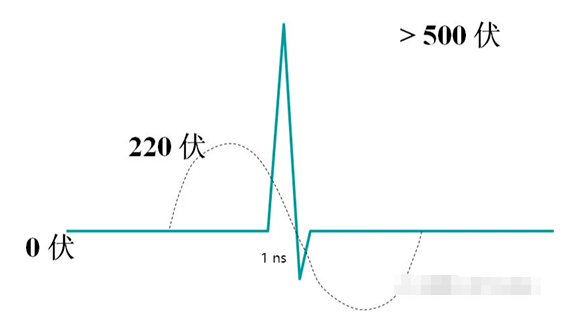

图 1.57 浪涌电压波形示意图

浪涌电流(Inrush Current) 是电源电路或电气设备在接通输入电源启动时,由于为电容器和电感器或变压器充电需要很高的初始电流,导致较大的瞬时电流。浪涌电流抑制的目的,就是将这个“较大的瞬时输入电流”控制在合理的范围内,以免损坏电路中的元器件。

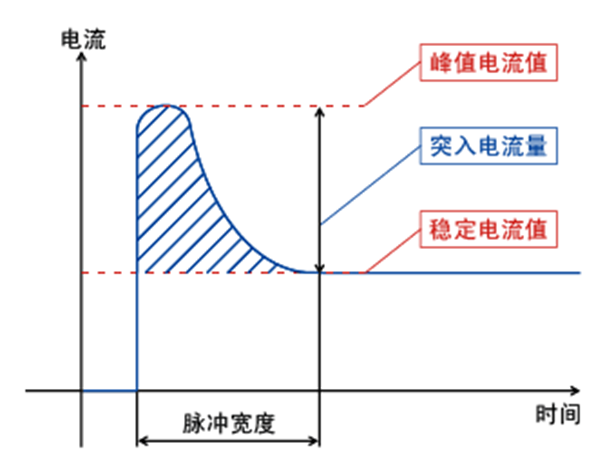

图 2.58 电源电路或电气设备启动时的输出电流波形

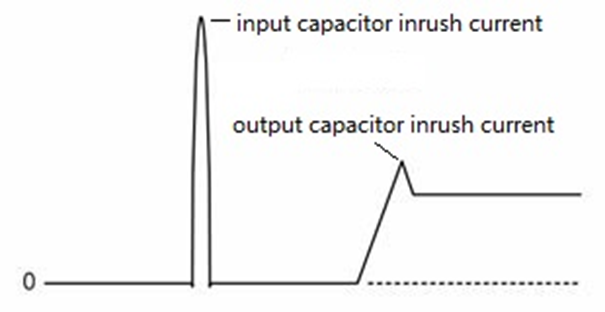

图 3.59所示,是典型的开关电源上电启动时的浪涌电流波形,它有两个“浪涌电流尖峰”。第一个“浪涌电流尖峰”发生在输入电压刚开始加载到开关电源的输入端,该浪涌电流是给输入EMI滤波电容器和输入(稳压)电容器从零开始充电到稳态值电压(指输入电压)导致的。第二个“浪涌电流尖峰”发生在开关电源启动后给输出电容器和任何负载电容从零开始充电到目标电压稳态值(指输出电压)导致的。

图 3.59 典型的开关电源启动时的浪涌电流波形
