如何快速判别MOS管的好坏,类型与引脚

判别MOS管的好坏,类型和引脚

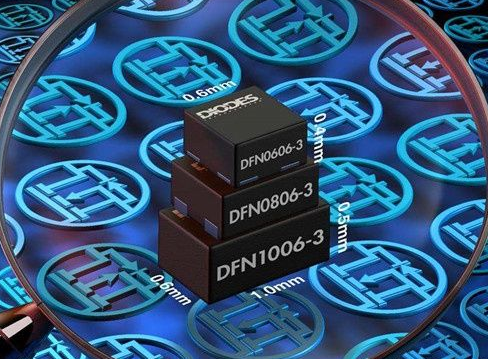

MOS管是我们在模仿电路学习中遇到的一个根本而又重要的器件，一起也是电路保护中不可或缺的重要保护器件，尤其在便携式电子产品中运用的最为广泛与广泛，我们关于这个电子元器件的作业原理必定都不生疏。

比方“高电平导通、低电平截止”、“共射扩展电路”、“射极跟从器”等等这些定义也都是我们在学习中常常遇到的。但到了实践作业中，不是只是知道这些定义就能够顺畅完成任务的，比方“这个MOS管是不是好的?”、“怎么快速判别MOS管极性”这些问题是书本中很少介绍的，但又是每一名电子从业者或爱好者应该掌握的。就从实战的角度为我们介绍三个必需求掌握的“判别方法”。

一、快速判别MOS管的好坏

我们在电路调试过程中遇到问题时，常常需求判别管子功能是不是好的，这时我们能够凭借万能表来进行判别。将万能表调至电阻档，对MOS管的三个管脚两两进行测量，共测量六次，若其中两次能够测到电阻值则阐明MOS管是好的，其他情况是坏的。

二、快速判别MOS管类型和引脚

将万用表调至电阻档;

用万用表的黑表笔与1号引脚接触，红表笔分别接触2、3号引脚，两次是否有电阻值;

用万用表的黑表笔与2号引脚接触，红表笔分别接触1、3号引脚，两次是否有电阻值;

用万用表的黑表笔与3号引脚接触，红表笔分别接触1、2号引脚，两次是否有电阻值;

以上三组测量，如果某一组测量均导通，则黑表笔接触的为基极，三极管为NPN型;

运用二极管档就能够判别出e、c两级;如果三组测量中，没有一组测量均导通，改用红表笔作为公共端，按2~4过程进行测量，测出均导通一组的红表笔所接触的引脚为B极，MOS管为PNP型，再运用二极管档判别出e和c极。

三、首要功率元件温升的测量

温升的测量首要包括MOS开关管、变压器、输出整流二极管和输出电容等要害功率元件表面温升的测量，常用的测量仪器有红外测温仪和热电偶测量仪。

判别MOS管的好坏,类型与引脚

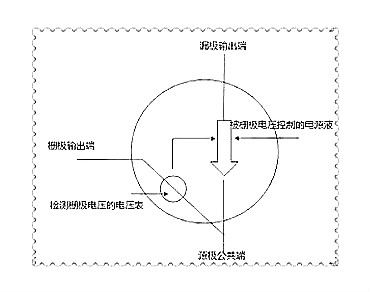

管脚测定方法：

①栅极G的测定：用万用表R&TImes;100档，测任意两脚之间正反向电阻，若其中某次测得电阻为数百Ω），该两脚是D、S，第三脚为G。

②漏极D、源极S及类型判定：用万用表R&TImes;10kΩ档测D、S问正反向电阻，正向电阻约为0.2&TImes;10kΩ，反向电阻（5一∞）X100kΩ。在测反向电阻时，红表笔不动，黑表笔脱离引脚后，与G碰一下，然后回去再接原引脚，出现两种情况：

a．若读数由原来较大值变为0（0×10kΩ），则红表笔所接为S，黑表笔为D。用黑表笔接触G有效，使MOS管D、S间正反向电阻值均为0Ω，还可证明该管为N沟道。

b．若读数仍为较大值，黑表笔不动，改用红表笔接触G，碰一下之后立即回到原脚，此时若读数为0Ω，则黑表笔接的是S极、红表笔为D极，用红表笔接触G极有效，该MOS管为P沟道。

1、用10K档，内有15伏电池。可提供导通电压。

2、因为栅极等效于电容，与任何脚不通，不论N管或P管都很容易找出栅极来，否则是坏管。

3、利用表笔对栅源间正向或反向充电，可使漏源通或断，且由于栅极上电荷能保持，上述两步可分先后，不必同步，方便。但要放电时需短路管脚或反充。

4、大都源漏间有反并二极管，应注意，及帮助判断。

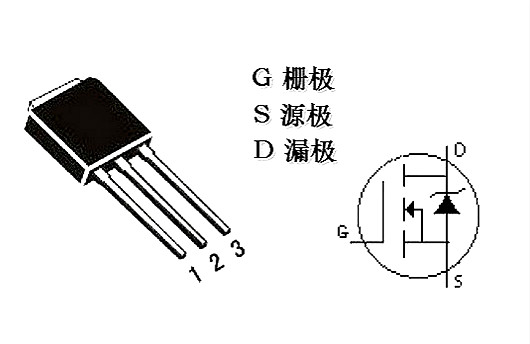

5、大都封庄为字面对自已时，左栅中漏右源。以上前三点必需掌握，后两点灵活运用，很快就能判管脚，分好坏。如果对新拿到的不明MOS管，可以通过测定来判断脚极，只有准确判定脚的排列，才能正确使用。
