pnp三极管是日常生活中比较常见的一种商品，虽然用的不多，但是它的作用是非常大的。那pnp三极管工作原理是什么?pnp三极管的结构包括哪些?

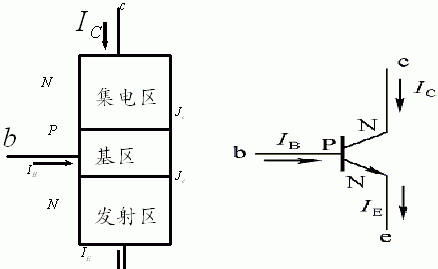

一、pnp三极管的结构造型

晶体三极管是半导体的基本器材之一，主要作用是电流放大的作用，主要是电子电路的核心元件，它的功能就是电流放大和开关的作用;主要结构是半导体的基本片上制作两个相近的PN结，然后再将正块半导体分成三部分组成。

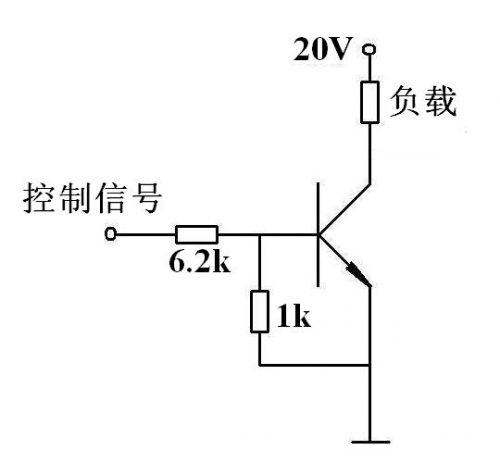

pnp三极管工作原理

二、pnp三极管的工作原理

晶体三极管按照材料可以分为以下两种，分别是锗管和硅管，不管哪一种的结构形式，而我们使用最多的就是硅NPN和锗PNP两种三极管，其工作原理主要的是利用的半导体之间的连接进行集电工作。

对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量，?但三极管厉害的地方在于：它可以通过小电流控制大电流。?放大的原理就在于：通过小的交流输入，控制大的静态直流。

假设三极管是个大坝，这个大坝奇怪的地方是，有两个阀门，一个大阀门，一个小阀门。小阀门可以用人力打开，大阀门很重，人力是打不开的，只能通过小阀门的?水力打开。所以，平常的工作流程便是，每当放水的时候，人们就打开小阀门，很小的水流涓涓流出，这涓涓细流冲击大阀门的开关，大阀门随之打开，汹涌的江水?滔滔流下。如果不停地改变小阀门开启的大小，那么大阀门也相应地不停改变，假若能严格地按比例改变，那么，完美的控制就完成了。

在这里，Ube就是小水流，Uce就是大水流，人就是输入信号。当然，如果把水流比为电流的话，会更确切，因为三极管毕竟是一个电流控制元件。

如果某一天，天气很旱，江水没有了，也就是大的水流那边是空的。管理员这时候打开了小阀门，尽管小阀门还是一如既往地冲击大阀门，并使之开启，但因为没有水流的存在，所以，并没有水流出来。这就是三极管中的截止区。

饱和区是一样的，因为此时江水达到了很大很大的程度，管理员开的阀门大小已经没用了。如果不开阀门江水就自己冲开了，这就是二极管的击穿。

在模拟电路中，一般阀门是半开的，通过控制其开启大小来决定输出水流的大小。没有信号的时候，水流也会流，所以，不工作的时候，也会有功耗。

而在数字电路中，阀门则处于开或是关两个状态。当不工作的时候，阀门是完全关闭的，没有功耗。

晶体三极管是一种电流控制元件。发射区与基区之间形成的PN结称为发射结，而集电区与基区形成的PN结称为集电结。晶体三极管按材料分常见的有两种：锗管?和硅管。而每一种又有NPN和PNP两种结构形式，使用最多的是硅NPN和PNP两种，两者除了电源极性不同外，其工作原理都是相同的，三极管工作在放大?区时，三极管发射结处于正偏而集电结处于反偏，集电极电流Ic受基极电流Ib的控制，Ic的变化量与Ib变化量之比称作三极管的交流电流放大倍数β(β=ΔIc/ΔIb，Δ表示变化量。)在实际使用中常常利用三极管的电流放大作用，通过电阻转变为电压放大作用。
