最简化模型分析

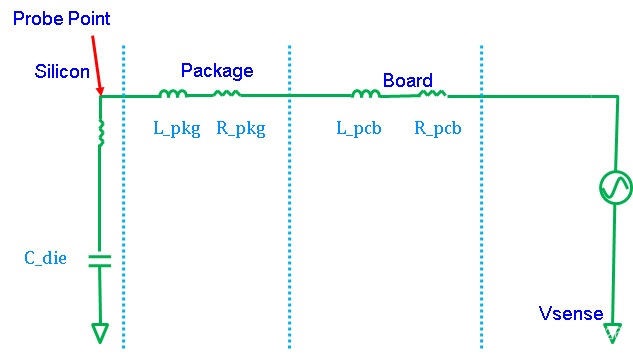

最初的芯片功能相对来说比较简单，运行的频率也比较低，所以也很少出现电源完整性问题。当时的工程师也很少考虑电源完整性相关的设计。我们可以使用下图所示的PDN网络模型来分析早期比较简单的芯片。

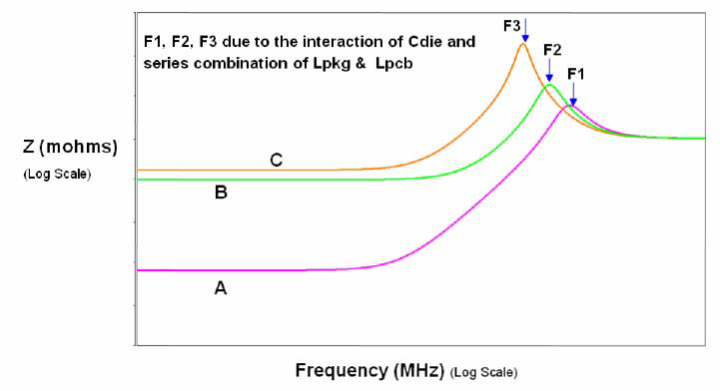

可以看到早期的芯片，并没有在封装上设计去耦电容。在这个模型中，die包含寄生电阻R_{die}和寄生电容C_{die}，封装包含了寄生电感L_{pkg}。同时PCB上也没有设计去耦电容以及电源平面。这是一个典型的平行谐振电路，并行谐振电路存在并行谐振点。下图显示了从上图的测试点看到的阻抗曲线。

通过如下公式我们可以计算谐振频率。

上图同时显示了谐振频率与电感的关系。图中曲线A是在R_{pcb}和L_{pcb}都为0时的阻抗曲线，此时的并行谐振频率为F1.这个例子展示的是完全理想的PCB，没有任何的寄生参数。

图中曲线B是表征了在比较低的PCB寄生参数情况下的阻抗曲线，此时的并行谐振频率为F2.此时PCB有比较低的寄生电感和寄生电阻。从图中可以看出，阻抗的峰值向左(低频)移动，同时峰值的幅度也有所增大。增加的PCB寄生电阻使得整个阻抗曲线都向上移动。

图中曲线C表征的是高PCB寄生参数时的阻抗曲线，此时PCB有比较高的寄生电感和寄生电阻。此时的阻抗峰值向更加低频方向移动，而且峰值幅度进一步提高。整个曲线的阻抗也得到了提高。

添加PCB上电容模型分析

随着芯片功能越来越复杂，需要消耗越来越多的电流，同时芯片的运行频率也不断的提高，在一些系统中，工程师开始在PCB上添加去耦电容。当PDN网络中添加PCB上去耦电容以后，PDN网络的模型变为如下图所示。

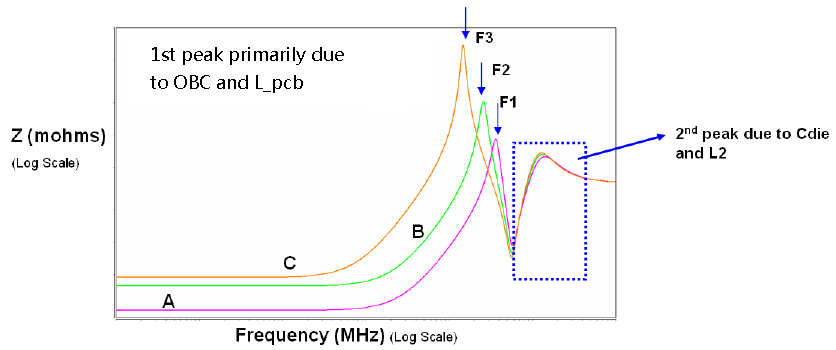

下图显示了从上图测试点看到的阻抗曲线。靠右边的第二个阻抗峰值是由die上的电容和从die到PCB的串联寄生电感相互作用产生的。第一个阻抗封装是由PCB上的去耦电容和PCB传播电感之间作用形成的。

上图显示了如下三种情况下的仿真结果：

理想PCB情况下的阻抗曲线

低寄生参数下的阻抗曲线

高寄生参数下的阻抗曲线

这种情况就是我们现在大量采用的wire bond封装芯片的电源分布网络简化拓扑图。通过上面的分析我们可以得到以下几点结论：

1.由片上电容与die到PCB这段电感组成了第一个LOOP，这个loop的有一个特征谐振频率。而这个谐振频率主要受到片上电容以及die到PCB的寄生电感的影响。PCB上的去耦电容数量，大小等对这个谐振频率影响很小。但是PCB上的去耦电容的位置会影响到该谐振频率，我们需要尽量将去耦电容放置到靠近芯片的电源管脚的位置，这样可以减小die与PCB上去耦电容之间的寄生电感。

2. PCB板上电容与PCB上寄生电感形成第二个LOOP，这个LOOP的谐振频率受到芯片电源管脚附近的去耦电容容值，以及去耦电容与VRM之间传输通道的寄生电感影响。

2.谐振频率点的左侧主要表现为容性特性，右侧主要变现为感性特性。也就是说如果增加去耦电容，谐振频率会变高。如果寄生电感变大，则谐振频率会变低。

添加封装上电容模型分析

随着芯片瞬态电流的不断增大，我们需要进一步降低PDN网络的阻抗。但是根据前面的分析，die与PCB之间的电感无法做到足够低响很小，这时很多公司在封装上添加去耦电容，将第一个比较大的LOOP分割成2个较小的LOOP。这样使得第一个LOOP减小，LOOP1的寄生电感大幅减小，这样会使得第一个谐振频率向高频移动，同时会降低谐振频率附近的阻抗。

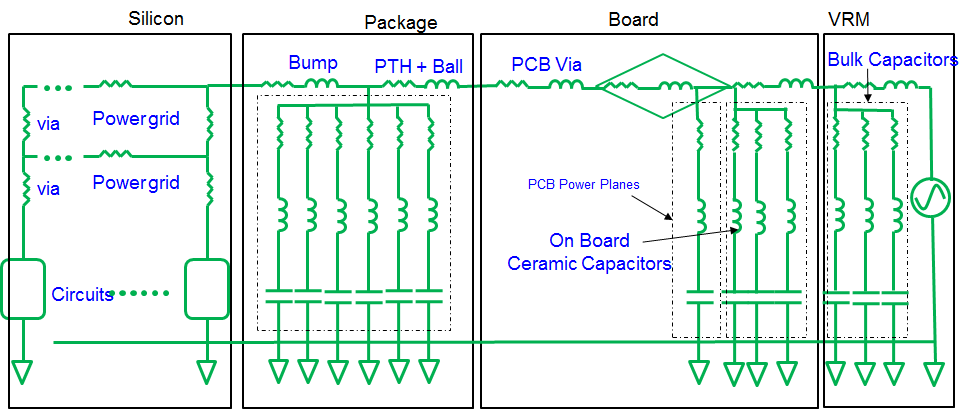

当我们讲PCB上电容以及VRM都考虑进去，就会得到一个完整的PDN模型，如下图所示。

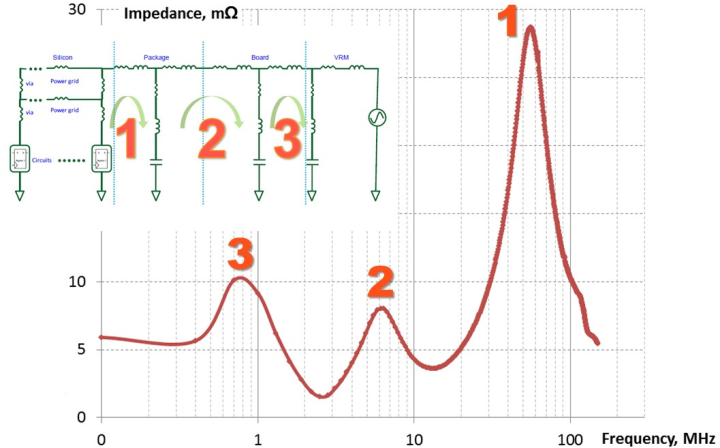

下图为我们测得的某个系统的阻抗曲线，阻抗曲线有三个明显的峰值。最主要一个是1\#峰值，大概在50MHz附近，是由片上电容和封装电感的谐振产生的。2\#峰值在10MH在以下，是由于封装电容与PCB的电感谐振产生的。最后一个3\#峰值通常都是在1MHz一下的范围，是由PCB板上小的去耦电容，小的去耦电容与电压转换器之间连线的寄生电感的谐振产生的。

实例分析

前面进行了理论的分析，现在我们将几个实例拿来进一步验证一下我们之前的分析，大家可以参考分析文献，里面提到了3个系统，3个系统的阻抗曲线分别如下：

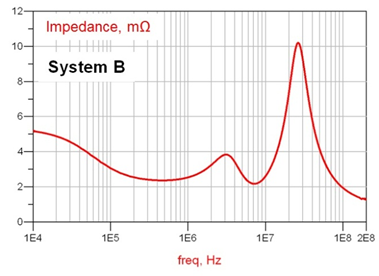

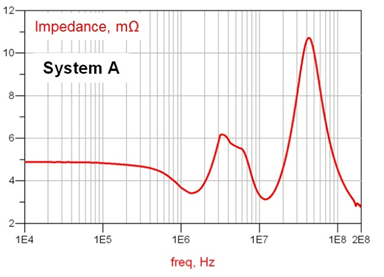

系统A和系统B采用相同的芯片设计架构以及相同的生产工艺，均采用Flip chip封装，所以单位芯片面试的电容容值是相同的，但是系统B的die的面积更大，这样系统B的on die电容容值更大，是的系统B的一次谐振频率低，为26MHz，而系统A的一次谐振频率为38MHz。

系统C是wire bond封装，封装上没有去耦电容，所以系统C就少一个loop，通常表现为一个peak或者2个谐振频率。另外由于die与PCB去耦电容之间的寄生电感比较大，使得一次谐振频率变得更低。

总结：

1. 对于flip chip，PCB板级设计几乎不会影响到一次谐振频率与幅度

2. 对于wire bond芯片，将去耦电容尽量靠近芯片电源管脚，可以减少die与PCB去耦电容之间的寄生电感，有效的降低系统的阻抗以及提高系统的谐振频率。

3. 通常情况下芯片的一次谐振频率处的阻抗最高。
