NPN三极管和PNP三极管不同点介绍

NPN和PNP是两种不同类型的三极管，除了极性相反之外，其用法也不一样，在电路板上应用时，到底选NPN还是PNP三极管需根据电路的实际情况而定，并不是可以使用NPN三极管的地方就一定可以使用PNP三极管进行设计。

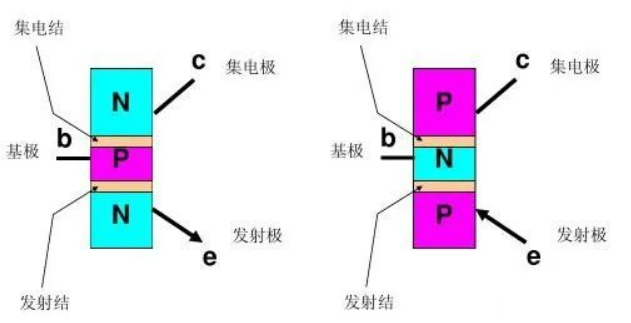

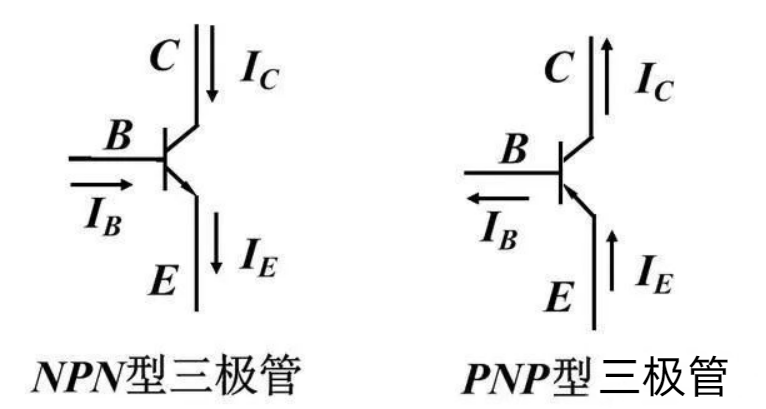

NPN和PNP三极管都由两个PN结构成，由于其构造方式不同，所以得到两种不同类型的管子。三极管有三个极：基极、集电极和发射极，不同类型的管子其电流方向完全不同，如下图所示。NPN三极管：电流方向为基极流向发射极(驱动电流从基极流入)，集电极流向发射极。PNP三极管：电流方向为发射极流向基极(驱动电流从基极流出)，发射极流向集电极。

比如当使用三极管当电子开关时，对于控制端输入信号，若要求高电平导通时，使用NPN三极管;若要求低电平导通时，使用PNP三极管。还有在控制电源线路中，一般使用NPN三极管控制负极，PNP三极管控制正极。

下图实例：左图高电平时三极管导通，LED灯亮;右图低电平时三极管导通，LED灯亮。

总结：NPN和PNP三极管除了极性相反之外，实际用法也不同，而且驱动电路也不同，基极限流电阻R的计算方式也不同。比如上图例子R1=(输入电压-0.6V)/Ib，R2=(5V-0.6V-输入电压)/Ib。
