MOS管在开关电路的作用介绍

MOS管在开关电路的作用是信号的转换、控制电路的通断。金属氧化物半导体场效应（MOS）晶体管可分为N沟道与P沟道两大类，P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区，分别叫做源极和漏极，两极之间不通导，源极上加有足够的正电压（栅极接地）时，栅极下的N型硅表面呈现P型反型层，成为连接源极和漏极的沟道。

改变栅压可以改变沟道中的空穴密度，从而改变沟道的电阻。这种MOS场效应晶体管称为P沟道增强型场效应晶体管。

N沟道的MOS管的电路中，BEEP引脚为高电平即可导通，蜂鸣器发出声音，低电平关闭蜂鸣器；P沟道的MOS管是用来控制GPS模块的电源通断，GPS_PWR引脚为低电平时导通，GPS模块正常供电，高电平时GPS模块断电。

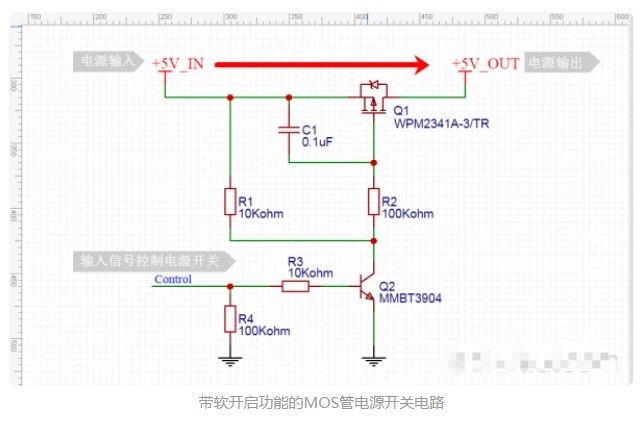

MOS在开关电路中，可以控制电源通断。

举例如下：

为何开关电源普遍使用MOS管？

MOS管是一个通过改变电压来控制电流的器件，有时候也被称为绝缘栅场效应管。近几年来平板电视机的开关电源大都采用大功率MOS管作为开关管，之所以采用MOS管是基于以下几方面的优势：

1.输入阻抗高。输入阻抗之高，是普通大功率三极管无法比拟。使用MOS管做开关管，其输入阻抗高达100MΩ，这对激励信号不会产生压降，只要有一点电压就可驱动。

2.开关速度快。开关速度在10~100ns，工作频率高达100kHz以上。普通三极管由于载流子的存储效应，其开关总会存在滞后现象，进而影响开关速度。

3.不存在二次击穿。
