MOS管应用详解

返回列表来源:壹芯微 发布日期 2022-12-31 浏览:-

1、三个极怎么判定

G 极(gate)—栅极,不用说比较好认

S 极(source)—源极,不论是 P 沟道还是 N 沟道,两根线相交的就是

D 极(drain)—漏极,不论是 P 沟道还是 N 沟道,是单独引线的那边

2、N 沟道还是 P 沟道

箭头指向 G 极的是 N 沟道

箭头背向 G 极的是 P 沟道

3、寄生二极管方向如何判定



不论 N 沟道还是 P 沟道 MOS 管,中间衬底箭头方向和寄生二极管的箭头方向总是一致的:

要么都由 S 指向 D,要么都有 D 指向 S

4、MOS 开关实现的功能

1>信号切换

2>电压通断

5、MOS 管用作开关时在电路中的连接方法

关键点:

1>确定那一极连接输入端,那一极连接输出端

2>控制极电平为?V 时 MOS 管导通

3>控制极电平为?V 时 MOS 管截止



NMOS:D 极接输入,S 极接输出

PMOS:S 极接输入,D 极接输出

反证法加强理解

NMOS 假如:S 接输入,D 接输出

由于寄生二极管直接导通,因此 S 极电压可以无条件到 D 极,MOS 管就失去了开关的作用

PMOS 假如:D 接输入,S 接输出

同样失去了开关的作用

6、MOS 管的开关条件

N 沟道—导通时 Ug> Us,Ugs> Ugs(th)时导通

P 沟道—导通时 Ug< Us,Ugs< Ugs(th)时导通

总之,导通条件:|Ugs|>|Ugs(th)|

7、相关概念

BJT

Bipolar Junction Transistor 双极性晶体管,BJT 是电流控制器件;

FET

Field Effect Transistor 场效应晶体管,FET 是电压控制器件 .

按结构场效应管分为:结型场效应(简称 JFET)、绝缘栅场效应(简称 MOSFET)两大类

按沟道材料:结型和绝缘栅型各分 N 沟道和 P 沟道两种 .

按导电方式:耗尽型与增强型,结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型的,也有增强型的。

总的来说场效应晶体管可分为结场效应晶体管和 MOS 场效应晶体管,而 MOS 场效应晶体管又分为 N 沟耗尽型和增强型;P 沟耗尽型和增强型四大类。

8、MOS 管重要参数

①封装

②类型(NMOS、PMOS)

③耐压 Vds(器件在断开状态下漏极和源极所能承受的最大的电压)

④饱和电流 Id

⑤导通阻抗 Rds

⑥栅极阈值电压 Vgs(th)

9、从 MOS 管实物识别管脚

无论是 NMOS 还是 PMOS

按上图方向摆正,中间的一脚为 D,左边为 G,右边为 S。

或者这么记:单独的一脚为 D,逆时针转 DGS。

这里顺便提一下三极管的管脚识别:同样按照上图方向摆正,中间一脚为 C,左边为 B,右边为 E。

管脚编号

从 G 脚开始,逆时针 123

三极管的管脚编号同样从 B 脚开始,逆时针 123

10、用万用表辨别 NNOS、PMOS

借助寄生二极管来辨别。将万用表档位拨至二极管档,红表笔接 S,黑表笔接 D,有数值显示,反过来接无数值,说明是 N 沟道,若情况相反是 P 沟道。

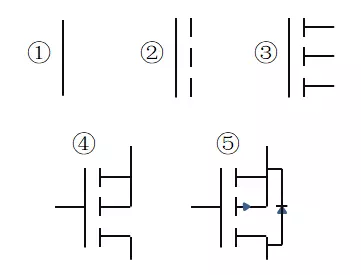

11、画一个 MOS 管
