了解 MOS 管的开通 / 关断原理你就会发现，使用 PMOS 做上管、NMOS 做下管比较方便。使用 PMOS 做下管、NMOS 做上管的电路设计复杂，一般情况下意义不大，所以很少采用。

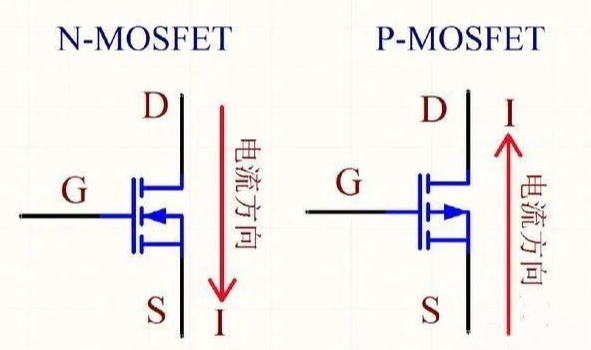

下面先了解 MOS 管的开通 / 关断原理，请看下图：

NMOS 管的主回路电流方向为 D→S，导通条件为 VGS 有一定的压差，一般为 5~10V（G 电位比 S 电位高）；而 PMOS 管的主回路电流方向为 S→D，导通条件为 VGS 有一定的压差，一般为 -5~-10V（S 电位比 G 电位高），下面以导通压差 6V 为例。

NMOS 管

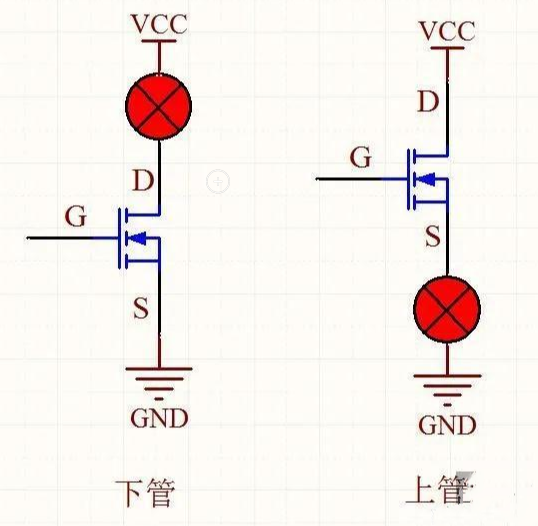

使用 NMOS 当下管，S 极直接接地（为固定值），只需将 G 极电压固定值 6V 即可导通；若使用 NMOS 当上管，D 极接正电源，而 S 极的电压不固定，无法确定控制 NMOS 导通的 G 极电压，因为 S 极对地的电压有两种状态，MOS 管截止时为低电平，导通时接近高电平 VCC。当然 NMOS 也是可以当上管的，只是控制电路复杂，这种情况必须使用隔离电源控制，使用一个 PMOS 管就能解决的事情一般不会这么干，明显增加电路难度。

PMOS 管

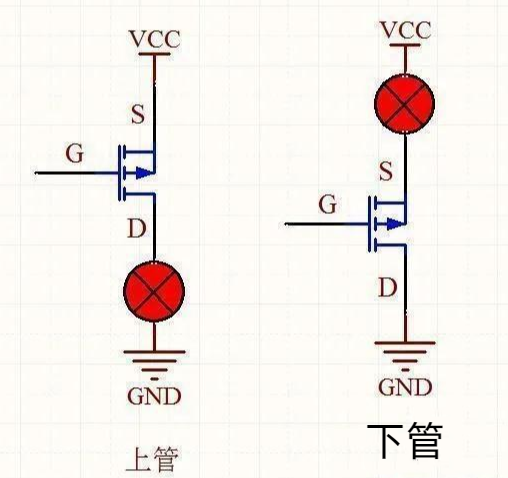

使用 PMOS 当上管，S 极直接接电源 VCC，

S 极电压固定，只需 G 极电压比 S 极低 6V 即可导通，使用方便；同理若使用 PMOS 当下管，D 极接地，S 极的电压不固定（0V 或 VCC），无法确定控制极 G 极的电压，使用较麻烦，需采用隔离电压设计。
