大家知道只要是MCU就肯定会用到复位，因此每次设计电路，都少不了单片机复位电路，刚开始看到这个电路，因为电子知识很薄弱，有点看不懂，一直在想不是电容不能通直流电么，这玩意原理到底是什么？带着这个疑问下面给大家介绍下常用的MCU复位电路。

复位是干嘛用的？

它这个电路用的时间很少，但是不能没有，它其实就是让MCU恢复到一个初始状态，比如有时卡BUG了，通过复位就有可能解决问题，生活中最常见的复位功能按钮，应该是大家都用户的路由器，背后有个小黑点，比如你密码忘了，就可以 按一下复位小黑点，恢复出厂密码。

下面给大家介绍几种常见的复位电路：

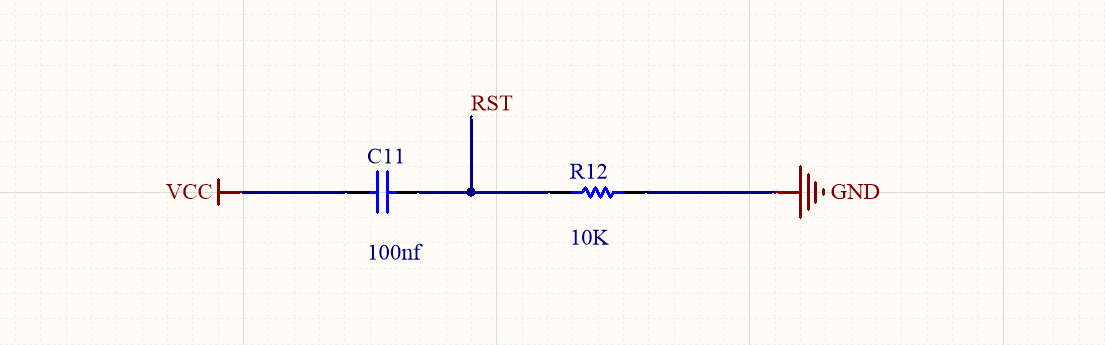

高电平复位

这个电路图看上去其实器件不多，但是第一眼看到就是有点想不通，电流怎样通过电容？这是当时的想法，现在懂了，哈哈，它的本质就是一个RC充电电路，在上电瞬间，电容C11两边的电压是不能突变的，因此这一瞬间电容C11的状态等效为短路，这样解释大家肯定明白了，在这个瞬间电容C11为短路，那么RST这里就是高电平，单片机检测到高电平，进入复位状态，几个毫秒之后，电容C11充满电，也就是我理解的电容不会过直流电，这时RST会被拉成低电平，单片机检测到低电平进而停止复位。进入正常工作状态。

复位持续时间公式：T=（1/9)*R*C

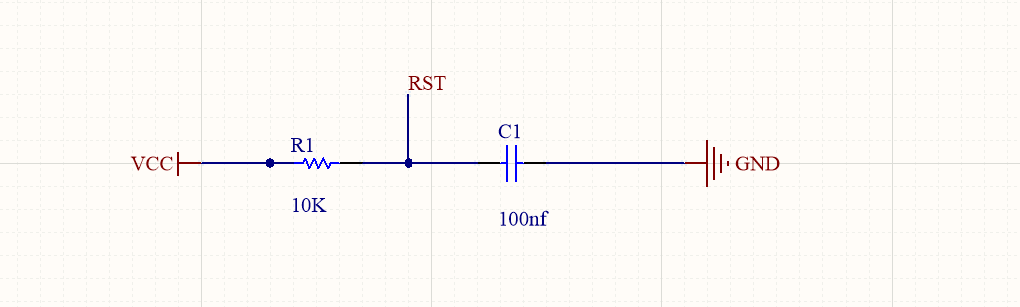

低电平复位

在经历了上图的分析之后 ，这个图大家肯定一看就懂，这里只是根据MCU的要求改变了复位电平，下面具体分析一下，当上电瞬间，电容C1处于短路状态，这时RST就会被拉到低电平，单片机检测到低电平进入复位状态，几个毫秒以后，电容C1充满电，就会变为断路状态，这时RST就会被拉到高电平，单片机检测到高电平，停止复位，单片机将进入正常工作状态。

复位持续时间公式：T=9*R*C

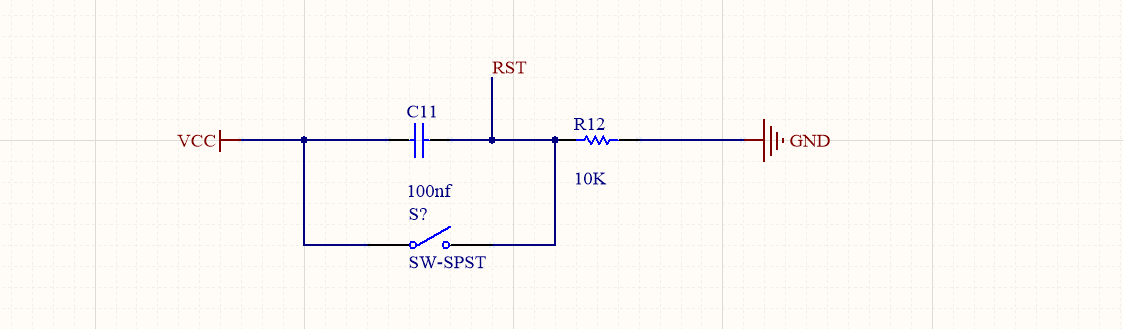

高电平按键复位

这个电路的不同点就是在原来的基础上增加了手动复位功能，和之前介绍的路由器复位一样，下面具体介绍下：刚开始还是上电复位，当开始上电时，电容C11进行充电成短路状态，这时RST会被拉成高电平，单片机检测到高电平进行复位，当电容C11充满电后，处于断路状态，这时RST会被拉到低电平，单片机停止复位，进入正常工作状态。接下来就是重头戏，按键复位，当发生异常在不下电的状态下复位时，按下开关按键，这时电容两边短接放电，因此RST也会被拉到高电平，单片机开始复位，松开按键，电容开始充电，几个毫秒以后，充电完成，电路处于断路状态，RST继续被拉低，单片机进入正常工作状态。
