AD590是AD公司利用PN结正向电流与温度的关系制成的电流输出型两端温度传感器。由于该器件具有良好的线性特性和互换性，因此测量精度高，并具有消除电源波动的特性。本文通过分析AD590的优势，并以节能型温、湿度控制系统为例介绍了利用AD590测两点温差电路的应用。

1.AD590优势与特点

AD590式电流输出性集成温度传感器，国内同类产品型号为SG590。实际中通过对电流的测量即可得到相应的温度数值。AD590后缀以I，j，K，L，M表示，实质上指特性不同和测量温度范围不同。其的优势与特点如下：

(1)线性输出电流：1µA/K

(2)宽温度范围：-55°C至+150°C

(3)与探头兼容的陶瓷传感器封装

(4)双端器件：电压输入/电流输出

(5)激光调整至±0.5°C校准精度(AD590M)

(6)出色的线性度：满量程范围±0.3°C(AD590M)

(7)宽电源电压范围：4V至30V

(8)传感器与外壳绝缘

(9)低成本

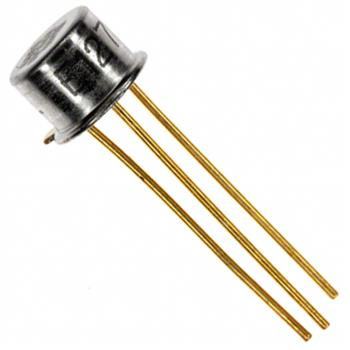

图1集成温度传感器AD590

2.摄氏温度测量电路

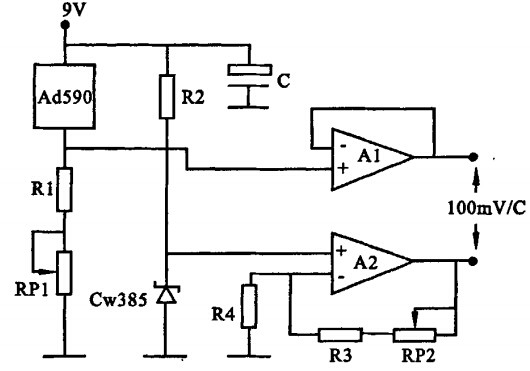

AD590是电流输出性集成温度传感器。在设计测量温度电路时，必须将电流转换成为电压。温度每升高1K，电流就增加luA。摄氏温度测量电路的设计必须完成两部分任务：一是将AD590输出的电流转换为电压信号，也就是电流转换为电压电路。二是将热力学温度转换成为摄氏温度，即绝对温度转换为摄氏温度电路。摄氏温度测量电路工作原理见图2。根据AD590的特性，温度每升高lK热力学温度，电流增加luA，当负载电阻为10KΩ，这个电阻上的压降为10mV。其中由AD590、电位器RPl和R1、运算放大器A1组成电流电压转换电路，A1连接为电压射随器形式，主要为增加信号的输入电阻。而运算放大器A2为绝对温度转换为摄氏温度的核心器件，其转换原理为摄氏零度对应热力学273K，因此热力学转换为摄氏湿度必须设置基准电压，数值为摄氏零度对应的电压值2.73V。实现方法是给A2的同名端输入一个恒定的电压，恒定电压由限流电阻R2和稳压管提供，恒定电压选择稳压管型号为CW385，数值为1.235V，由A2将此电压放大为2.73v，RP2为调整A2运算放大器增益的大小。通过转换电路，这样在A1、A2输出端的电压即为与摄氏温度成正比的电压数值，即每摄氏度对应100mV

的电压数值。特别说明：在调试时，将集成温度传感器AD590置于零度冰水溶液中，首先调整RPl电位器使A1运算放大器输出端为2.73V，其次调节RP2电位器，使A2运算放大器输出端为2.73V，因此温度测量温度测量电路输出电压在零摄氏度输出电压为0V。变化规律为每摄氏度对应为输出电压为10mV。

图2摄氏温度测量电路

3.温差测量电路及其应用

3.1电路与原理分析

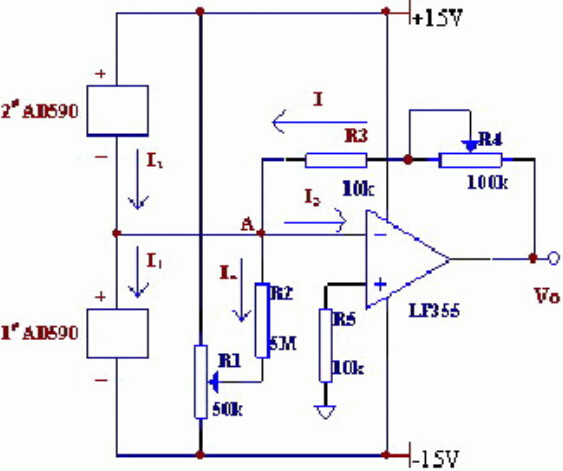

图3是利用两个AD590测量两点温度差的电路。在反馈电阻为100kW的情况下，设1#和2#AD590处的温度分别为t1(℃)和t2(℃)，则输出电压为(t1-t2)100mV/℃。图中电位器R2用于调零。电位器R4用于调整运放LF355的增益。

图3测量两点温度差的电路

由基尔霍夫电流定律：I+I2=I1+I3+I4(1)

由运算放大器的特性知：I3=0(2)

值(3)

调节调零电位器R2使：I4=0(4)

由(1)、(2)、(4)可得：I=I1-I2

设：R4=90kW

则有：Vo=I(R3+R4)=(I1-I2)(R3+R4)=(t1-t2)100mV/℃(5)

其中，(t1-t2)为温度差，单位为℃。

由式(5)知，改变(R3+R4)的值可以改变VO的大小。

3.2应用举例

以某节能型药材仓库温、湿度控制系统为例，若要求库房温度低于T℃，相对湿度低于A1B1%RH。则采取的两种控制模式如下：

控制模式一：当库内相对湿度高于A1B1%RH且库外温度低于T℃时，进行库内外通风。这种方式是利用库内外湿度差进行空气的交换，以达到库内除湿的要求，其优点是高效、节能、节省资金。但这种方式受到严格的控制。首先，库外的相对湿度要低于库内的，它们之间的差要大于A2B2%RH，这样才能有效保证及时地进行库内的除湿。其次，库内库外的温度差要小于△T℃，这是因为，如果在库外温度远高于库内温度时进行通风，热空气进入库区后遇上冷空气就会造成药品、器材表面结露的现象，进而影响药品和器材的质量。反之，如果在库内温度远高于库外温度时进行通风，冷空气进入库内后也会在药品器材表面结露。

另外，库外温度不能接近T℃。这是因为，如果库外温度接近T℃时进行通风，很可能使密闭的库温升高，从而超过温度上限T℃。

控制模式二：当温度高于T℃或湿度高于A1B1%RH但不满足第一种情况时，开启冷冻空调机组进行库内降温除湿。

为避免因库内外温差过大通风时药品、器材表面结露的现象，必须严格控制系统温差值的精度。传统的测温差方法是对两点温度分别进行处理(调理电路、A/D、运算处理)后求差值，此方法所得温差精度低。库内外温差测量可采用图3所示电路，利用温差值直接与设定值相比较，既能保证较高的精度，又简化了系统的软件设计，提高了系统的可靠性。

3.3N点最低温度值的测量

将不同测温点上的数个AD590相串联，可测出所有测量点上的温度最低值。该方法可应用于测量多点最低温度的场合。

3.4N点温度平均值的测量

把N个AD590并联起来，将电流求和后取平均，则可求出平均温度。该方法适用于需要多点平均温度但不需要各点具体温度的场合。

结论

AD590集成温度传感器应用相当广泛，在工程上主要应用测量热力学温度、摄氏温度、两点温度差、多点最低温度、多点平均温度等。因此，不仅广泛应用在日常生活中，更重要大量应用在工业自动化控制系统以及自动检测过程控制系统。另外，由于AD590精度高、价格低、不需辅助电源、线性好，常用于测温和温度检测和控制领域。
