lm358p的引脚功能及详细技术参数介绍 | 壹芯微

返回列表来源:壹芯微 发布日期 2022-05-20 浏览:-

lm358p的引脚功能及详细技术参数介绍 | 壹芯微

lm358p是档次非常高的双运算放大电路,稳定性极高,价格便宜,此芯片由二个独立的高增益运算放大器构成,该电路可在3v到32v的电源电压范围内单电源工作,也可在双电源条件下独立工作,并具有内部频率补偿,该电路在家用电器上和工业自动化及光电机一体化等领域中有非常广泛的应用。

lm358p外形图

图1 lm358p外形图

1.技术参数

运放特点:高增益,频率补偿,运算

放大器类型:高增益运放

工作温度范围:0°C~+70°C

封装类型:DIP

变化斜率:0.3

器件标号:358

增益带宽:0.7MHz

工作温度最低:0°C

工作温度最高:70°C

芯片标号:358

输入偏移电压最大:7mV

逻辑功能号:358

额定电源电压,+:15V

放大器数目:2

放大器类型:高增益运放

温度范围:商用

芯片标号:358

输入偏移电压最大:7mV

逻辑功能号:358

额定电源电压,+:15V

2.引脚功能

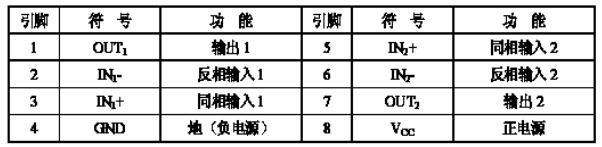

lm358p引脚图

图2 lm358p引脚图

LM358p引脚图功能说明

lm358p引脚图功能说明
