LM317三端稳压管如何使用

LM317是可调节3端正电压稳压器，其工作原理相当于串联稳压电路，通过调整内部开关管的导通程度，或等效电阻来调整输出的电压。由于工作在线性，317在工作时发热量比较大，并且片内集成的开关管的输出电流有限。为了使317输出更大的电流，需要使用外接功率管扩展。

LM317的输出电压范围为1.25V-37V，最大输出电流为1.5A，芯片内置了过流及过温保护功能。主要有三种常用的封装规格，分别是SOT223，TO220以及TO263。TO220为直插封装，另外两种为贴片封装，使用贴片封装是，需要保证足够的散热条件，才能保证输出电流。

LM317 怎么使用？

LM317 组件在输出和调整引脚之间形成并调节 1.25V，你可以使用连接在输出和输入引脚之间的两个电阻来更改输出。

此外，两个去耦电容可以连接到一个电路，这种集成可以消除不必要的耦合，同时防止噪声。

同时，一个 1µF 电容连接到输出端，提高了瞬态响应。然后，你可以通过在可调节引脚上单击电位器来使其用作可变调节器。

电阻和电位一起工作，产生调节输出的电位差。

本稳压电源电路以三端集成稳压器LM317为核心稳压、调压元件，具有电路简单、可靠性高等优点。 输入220V交流电压后，该稳压电源可以输出1.25V-12V连续可调电压，同时电压值可直接通过屏幕观测。

原理详解

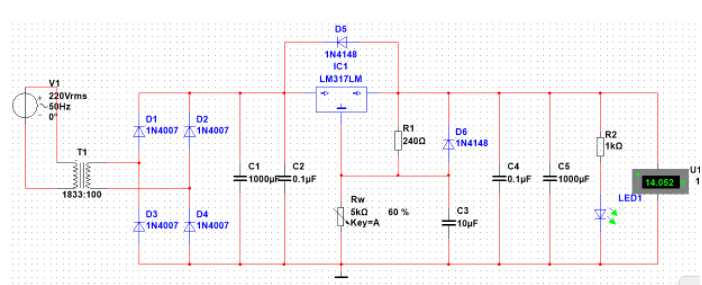

图1 电原理图

220V市电经变压器耦合，将12V低压交流电送入由D1-D4组成的单相桥式全波整流电路，得到脉动直流电，如图所示

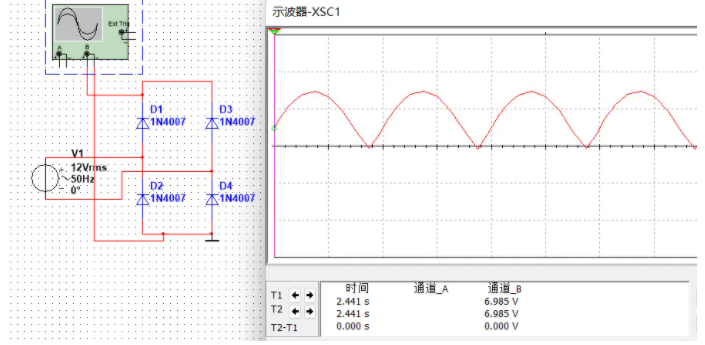

图2 整流波形

电解电容C1为输入滤波电容，使得脉动直流电的波形更加平滑

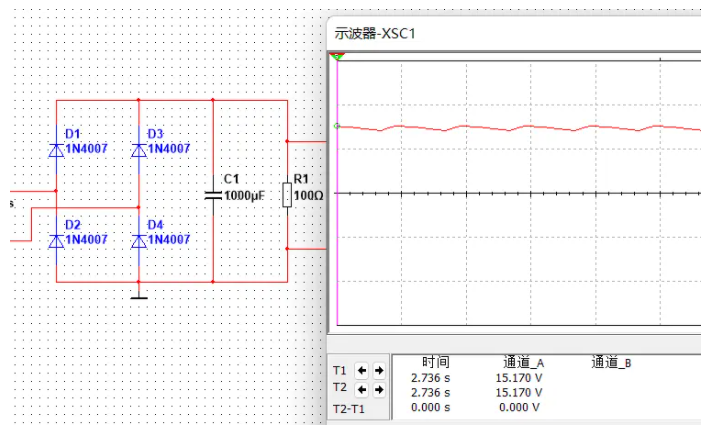

图3 滤波波形

在图1中，LM317（IC1）的引脚从左到右依次是输入端、调整端、输出端，输出端与调整端之间的电阻R1两端电压恒定，为1.25V，称为基准电压。 由于调整端电流可以忽略不计，输出电压可近似认为是完全由外周电阻R1和Rw所决定的。 因此有输出电压公式：。

在本电路中，Rw取值范围是0-5kΩ，又变压器输出12V，故Uo取值在1.25V和12V之间。

稳压器lm317如何限流

LM317稳压器有一个“调整端”或称为“ADJ端”，将电阻R1和电位器R2串联后接在稳压器的输出端与调整端之间。限流电阻R1的阻值应根据稳压器的最大输出电流来选择，一般使用1/2W以上的碳膜电阻或金属膜电阻。然后通过调节电位器R2的阻值，即可达到改变稳压器输出电压大小的目的。稳压器的限流保护是通过内部电流取样电阻来实现的，取样电阻串联在LM317稳压器的输出回路中。当输出电流超过一定值时，取样电阻上的压降增大，使稳压器的输出电压降低，从而达到限流的目的。
